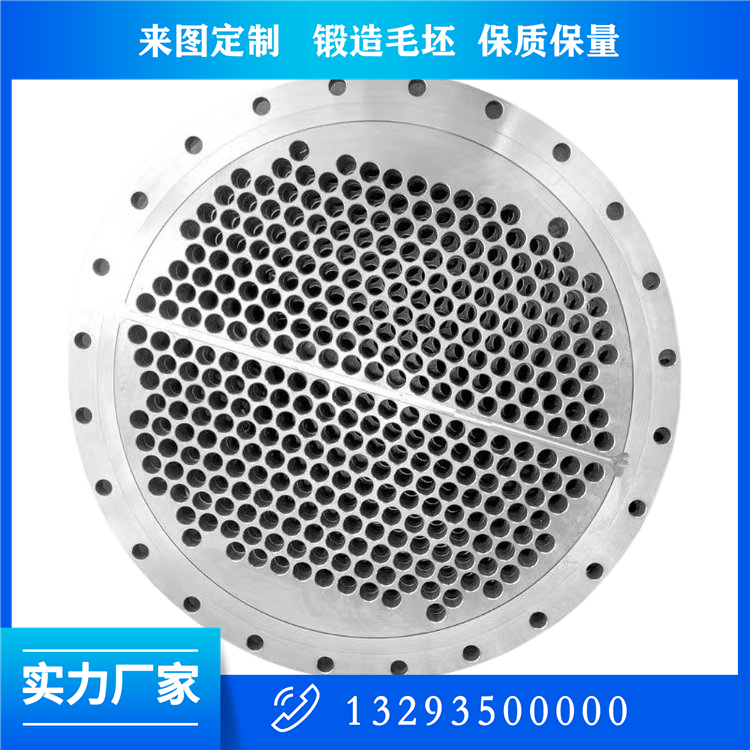

大型管板锻件在核电、石化、火电等行业中有较多应用。与中小型管板相比，大型管板在尺寸、重量、材料、工艺等方面都有其特点。山西中重重工集团有限公司具备生产一定尺寸范围内大型管板锻件的能力。本文介绍大型管板锻件的制造特点。
坯料重量大、尺寸大
大型管板锻件使用的钢锭重量可达几十吨甚至上百吨，直径可达1米以上。钢锭在浇铸过程中，由于凝固速度较慢，容易产生偏析（成分不均匀）、疏松、缩孔等冶金缺陷。中心区域的偏析往往比较严重，合金元素和杂质元素富集。
因此，大型管板锻件通常选用经过钢包精炼或真空脱气处理的钢锭，以提高材料的纯净度，降低硫、磷、氢等杂质含量。对于要求较高的管板锻件，如核电站蒸汽发生器管板，可能还需要采用电渣重熔工艺，进一步改善钢锭的内部质量。
加热和冷却难度增加
大型坯料在加热炉中升温较慢，内外温差较大。如果加热速度控制不当（例如升温速度过快），表面升温快而心部升温慢，会产生较大的热应力。热应力超过材料的抗拉强度时，可能导致坯料开裂。
因此，大型管板锻件的加热曲线较为平缓，通常采用阶梯式加热：先在600℃到700℃保温较长时间，使心部温度跟上；然后再升温到850℃左右保温；最后升温到锻造温度。整个加热过程可能需要十几个小时甚至更长。
同样，锻造后的冷却也需要控制速度。大尺寸锻件如果冷却过快，表面和心部的温差会产生很大的热应力和组织应力，容易产生裂纹。大型管板锻件通常采用缓慢冷却方式，如放入灰坑或随炉冷却。
锻造设备能力要求较高
制造大型管板锻件需要较大吨位的锻压设备。例如，锻造直径5米以上的管板，通常需要10000吨以上的水压机或油压机。大型压机的工作台面尺寸、开口高度、行程长度等参数也需要匹配锻件的尺寸。
锻造操作中，镦粗是主要的变形方式。镦粗时，压机的压力需要足够使坯料的高度减小30%以上。大型管板的镦粗通常需要多次进行，每次镦粗后需要修整侧面，然后再继续镦粗。整个锻造过程可能需要多次加热。山西中重重工集团拥有15000吨锻压机，可以满足较大尺寸管板的锻造需求。
大直径薄壁管板的成形难度
大直径薄壁管板是管板锻件中的一种特殊类型，其特点是直径大（可达5米以上）、厚度相对较小（可能只有几百毫米）。这种管板在锻造时容易产生变形，保持平面度的难度较大。
针对大直径薄壁管板的锻造，需要采用特殊的工艺方法。例如，采用局部加载的方式，避免一次大面积压下导致变形；采用旋转镦粗的方法，使变形更加均匀；在锻造过程中多次测量尺寸，及时调整操作。通过合理选择工艺参数，可以完成特大型管板锻件的生产。
热处理工艺设计
由于截面尺寸大，大型管板热处理时心部和表面的加热和冷却速度差异较大。为了保证心部达到预期的性能，可能需要采用较长的保温时间，或者选用淬透性较好的材料。
大型管板淬火时，冷却方式的选择需要谨慎。水冷冷却速度快但容易产生裂纹，油冷冷速较慢但可能淬不透。对于一些大型管板，可以采用水-油双液淬火（先在水里冷却一段时间，再转入油中），或者采用喷雾淬火（调节喷水量控制冷却速度）。淬火后的回火时间也需要相应延长，以充分消除内应力。
对于核电站用的大型管板，有时采用差温热处理工艺，控制心部与表面的温差，减少热应力。
检测工作量大
大型管板锻件的内部缺陷检测需要使用大功率的超声波检测设备，配合低频探头，以获得足够的穿透能力。检测时需要对整个锻件体积进行扫查，工作量较大。对于重要用途的大型管板，可能还需要进行模拟使用工况的性能测试。
大型管板锻件的制造周期较长，从钢锭准备到成品交付可能需要几个月时间。生产过程中的每个环节都需要做好记录，以便质量追溯。
