换热器是石油、化工、电力等行业中常用的设备，管板锻件是换热器中的核心部件之一。山西中重重工集团有限公司生产的管板锻件，有相当一部分用于各种类型的换热器。本文介绍管板锻件在换热器中的应用。
管板在换热器中的位置和作用
管壳式换热器由壳体、管束、管板、封头等部件组成。管板安装在壳体的两端，管束的两端固定在管板上。一种介质在管内流动，另一种介质在壳程流动，通过管壁进行热量交换。管板在换热器中起到几个作用：一是固定管束，保持管子的位置和间距；二是分隔管程和壳程介质，防止混合；三是承受管程和壳程的压力差。
管板与管子的连接方式
管板与管子的连接是换热器制造的关键工序。常用的连接方式有胀接、焊接和胀焊并用。
胀接是通过机械或液压方式使管子直径扩大，管子材料发生塑性变形，管板孔壁发生弹性变形，胀接完成后管板孔壁回弹，将管子紧紧抱住，形成密封和固定。胀接适用于压力不高、温度变化不大的场合。液压胀接技术可以保证胀接压力的均匀性，适用于管孔数量较多的换热器。
焊接是将管子端部与管板焊接在一起，形成密封连接。焊接适用于高压、高温或有腐蚀性介质的场合。焊接连接的密封性较好，但焊接热会影响管板孔附近的材料性能。常用的焊接方法包括氩弧焊和电弧焊。
胀焊并用是同时采用胀接和焊接两种方式，先用胀接固定管子，再进行焊接密封。这种方式结合了两种连接的优点，适用于要求较高的换热器。

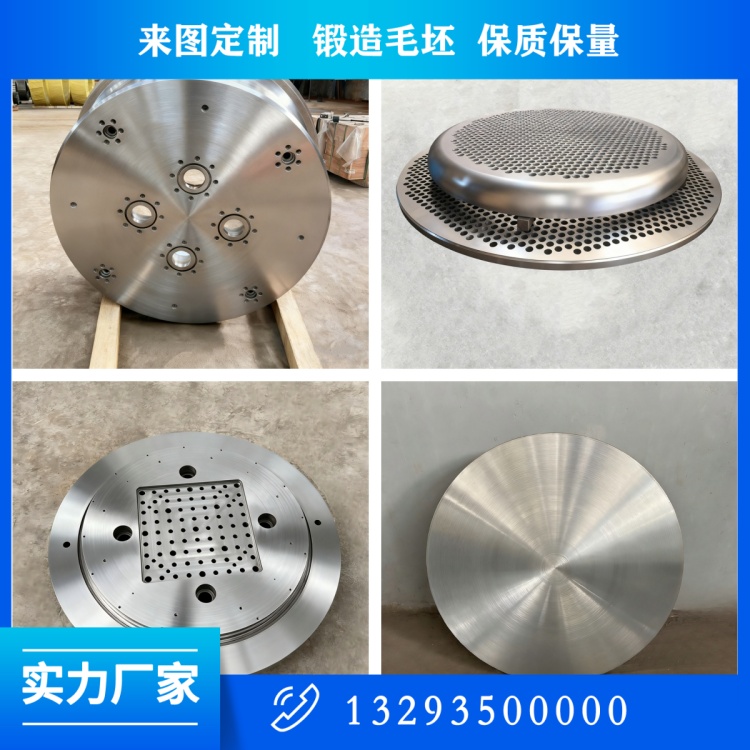

管孔加工精度要求
管板上的管孔加工精度直接影响管子与管板的连接质量。管孔的直径公差通常控制在H7级（如Φ19.05±0.05毫米），位置度公差通常控制在±0.3毫米以内，垂直度要求较高。对于大型换热器，管板上的管孔数量可能达到上万个，每个管孔都需要达到精度要求。
管孔加工通常采用深孔钻或枪钻，加工时需要保证孔与孔之间的平行度和垂直度。加工完成后，需要对管孔进行检测，包括直径测量、位置检测和表面粗糙度检查。涡流检测可以用于发现管孔表面的裂纹。
不同工况下的管板要求
换热器的工作条件多种多样，对管板的要求也不同。在高温工况下，管板材料需要具有良好的高温强度和抗蠕变性能，如选用铬钼钢。在腐蚀性介质中，管板需要具有耐腐蚀性能，如选用不锈钢、双相不锈钢或钛材。在高压工况下，管板需要具有足够的厚度和强度，材料需要经过调质处理。
在温差较大的工况下，管板和管子材料的热膨胀系数差异需要考虑。如果差异较大，需要在结构上设置膨胀节，或者选用与管子热膨胀系数相近的管板材料。

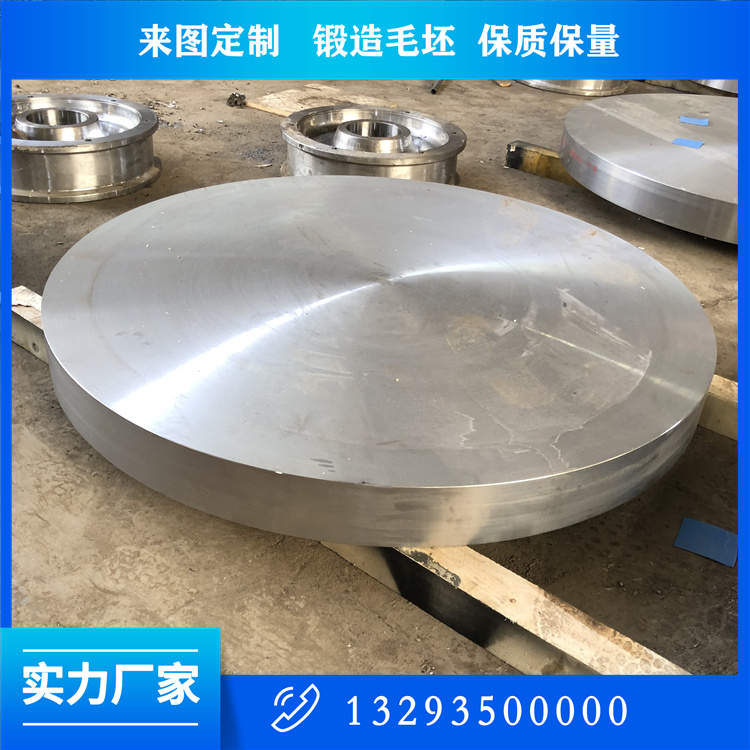

管板锻件的质量控制
换热器用管板锻件的质量要求较高。锻件内部应没有影响使用的缺陷，化学成分和力学性能需要符合相关标准。管板的平面度需要控制在较小范围内，以保证与封头的密封效果。管孔的尺寸和位置精度需要满足图纸要求。
山西中重重工集团生产的管板锻件，都经过严格的质量检验，确保合格出厂。公司拥有独立的理化检验能力，可以对材料的化学成分和力学性能进行检测。
换热器管板的典型参数
以某核电站蒸汽发生器管板为例，其直径约为4.8米，厚度约为650毫米，管孔数量约11246个，管孔直径Φ19.05毫米，孔径公差±0.05毫米，平面度要求不超过1.5毫米。从这个例子可以看出，大型换热器管板的制造难度较大，对生产厂家的设备和工艺水平要求较高。
随着工业技术的发展，换热器管板正向着大直径、高精度、长寿命方向发展。管板锻件生产厂家需要不断提升制造能力，满足市场对高质量管板的需求。
