石油化工是管板锻件的最大应用领域，涵盖加氢裂化、催化重整、常减压蒸馏、乙烯、芳烃、合成氨等关键装置，是能源转化与化工产品生产的核心环节。石油化工生产工况极端复杂，以高温、高压、临氢、强腐蚀为核心特征，设备长期承受严苛环境考验，对核心部件管板锻件的材质、性能、精度、质量提出极高要求。管板锻件作为石油化工换热器、反应器、冷凝器、分离器等设备的核心承压部件，其质量直接决定整套装置的运行安全、生产效率与使用寿命，是石油化工产业高质量发展的关键基础件。本文将详细解析管板锻件在石油化工领域的应用场景、工况特点、技术要求及山西中重重工的解决方案。
一、石油化工核心装置管板锻件应用场景
（一）加氢反应器管板
加氢反应器是石油化工加氢装置的核心设备，用于石油馏分的加氢脱硫、加氢脱氮、加氢裂化等反应，是生产清洁油品的关键装备。
工况特点：温度 400-500℃、压力 15-20MPa、临氢 + 硫化氢腐蚀，介质为高温高压氢气与石油馏分，长期处于高温高压临氢环境，易发生氢脆、氢腐蚀、硫化物腐蚀开裂；
核心功能：固定反应器内部换热管束，分隔管程与壳程介质，承受高温高压载荷，确保反应过程稳定进行；
规格特点：直径 Φ3000-6000mm，厚度 200-500mm，管孔数量可达上万个，孔径公差 ±0.02mm，孔距精度 ±0.3mm。
（二）常减压装置换热器管板
常减压装置是石油炼制的***道工序，通过加热、蒸馏将原油分离为汽油、柴油、煤油等馏分，换热器是装置节能换热的核心设备。
工况特点：温度 250-450℃、压力 2-8MPa、含微量硫化物、氯离子腐蚀，介质为原油、馏分油、水蒸气，工况相对缓和但介质成分复杂，易发生腐蚀、结垢；
核心功能：固定换热管束，实现原油与高温馏分油、水蒸气的热量交换，降低能耗，提升能源利用率；
规格特点：直径 Φ1500-4000mm，厚度 100-300mm，管孔数量数千个，材质以碳素钢、低合金钢为主。
（三）乙烯装置换热器管板
乙烯装置是石油化工的 “龙头”，乙烯作为基础化工原料，用于生产聚乙烯、苯乙烯、乙二醇等产品，换热器是乙烯装置裂解、分离、换热的关键设备。
工况特点：温度 - 100℃~300℃、压力 1-10MPa、含裂解气（乙烯、丙烯、甲烷等）、酸性气体腐蚀，工况温差大、介质易燃易爆，对设备密封性、安全性要求极高；
核心功能：固定换热管束，实现裂解气的冷却、冷凝、分离，回收热量，提升乙烯收率；
规格特点：直径 Φ2000-5000mm，厚度 150-400mm，低温段采用不锈钢，高温段采用低合金钢。
（四）合成氨装置变换炉 / 合成塔管板
合成氨是化肥、化工原料生产的基础，变换炉、合成塔是合成氨装置的核心设备，用于一氧化碳变换、氨合成反应。
工况特点：温度 300-500℃、压力 8-15MPa、含氢气、氮气、一氧化碳、二氧化碳等介质，高温高压、临氢、含碳氧化物腐蚀，易发生氢腐蚀、高温氧化；
核心功能：固定内部换热管束，分隔反应介质与换热介质，承受高温高压载荷，保障合成氨反应高效进行；
规格特点：直径 Φ2500-5500mm，厚度 180-450mm，材质以低合金耐热钢为主。
二、石油化工管板锻件核心工况特点与技术挑战
（一）高温高压临氢环境
石油化工加氢、合成氨等装置长期处于400-580℃高温、10-32MPa 高压、高浓度氢气环境，氢气在高温高压下易渗透至金属内部，与碳元素反应生成甲烷，导致金属内部产生裂纹、疏松，即氢脆、氢腐蚀，严重降低材质强度与韧性，引发管板开裂、泄漏事故。同时，高压载荷使管板承受巨大的弯曲应力、剪切应力，易发生塑性变形、疲劳开裂。
（二）强腐蚀介质侵蚀
石油化工介质成分复杂，含硫化氢、氯化氢、二氧化碳、有机酸等腐蚀性物质，易导致管板发生硫化物腐蚀、点蚀、缝隙腐蚀、应力腐蚀开裂。加氢装置中硫化氢与氢气协同作用，加速腐蚀进程；常减压装置中氯离子易引发不锈钢管板点蚀；乙烯装置中酸性气体易导致碳钢、低合金钢腐蚀减薄。
（三）严苛的精度与密封要求
石油化工设备对密封性要求极高，管板作为关键密封部件，管孔精度、平面度、密封面粗糙度直接决定密封性能。大型管板管孔数量多、密度大，孔径公差需控制在 ±0.02mm，孔距精度 ±0.3mm，垂直度≤0.05mm/100mm，平面度≤0.1mm/m，密封面粗糙度 Ra≤1.6μm，任何微小偏差都可能导致管束安装失效、介质泄漏，引发安全事故。
（四）长周期稳定运行要求
石油化工装置设计使用寿命通常为 20-30 年，需连续运行 8000-10000 小时 / 年，中途频繁检修会导致巨大经济损失。管板锻件需长期承受高温、高压、腐蚀介质的综合作用，保持组织稳定、性能可靠，避免早期失效，保障装置长周期稳定运行。
三、石油化工管板锻件核心技术要求
（一）材质要求
高纯净度：硫、磷含量≤0.005%，氢含量≤2ppm，减少杂质元素，降低氢脆、腐蚀敏感性；
抗氢脆 / 氢腐蚀：加氢装置选用 2.25Cr-1Mo、2.25Cr-1Mo-0.25V（SA-387 Gr.22），含 Cr、Mo 合金元素，形成致密氧化膜，抵御氢腐蚀；
耐腐蚀性：含硫、氯介质选用 316L、双相钢，耐点蚀、缝隙腐蚀；
高温强度：高温工况材质需具备优异的高温强度、抗蠕变、抗松弛性能，450℃以上高温下强度衰减缓慢。
（二）锻造工艺要求
锻造比：核电、加氢级管板锻造比≥5:1，常规管板≥3:1，确保内部组织致密，压实气孔、疏松；
多向锻造：采用 “三镦三拔” 工艺，细化晶粒（ASTM 5 级以上），金属流线连续均匀分布，无各向异性；
加热控制：严格控制加热温度与保温时间，避免过热、过烧，终锻温度≥800℃，防止低温开裂。
（三）热处理要求
合金耐热钢：淬火 + 高温回火，消除内应力，平衡强度与韧性，提升高温稳定性；
不锈钢：固溶处理，溶解碳化物，优化耐蚀性；
硬度均匀：热处理后硬度均匀，波动范围≤±20HB，避免局部应力集中。
（四）无损检测要求
100% 超声波检测（UT）：排查内部气孔、疏松、夹杂、裂纹，灵敏度达 Φ2mm 平底孔；
100% 磁粉检测（MT）：检测表面及近表面裂纹、折叠，适用于碳钢、合金钢；
水压试验：1.5 倍设计压力，保压≥30 分钟，无渗漏、无变形。
（五）尺寸精度要求
管孔精度：孔径公差 ±0.02mm（IT7 级），孔距精度 ±0.3mm，垂直度≤0.05mm/100mm；
平面度：≤0.1mm/m，密封面粗糙度 Ra≤1.6μm；
圆度：≤0.2mm/m，确保与设备筒体***装配。
四、山西中重重工石油化工管板锻件解决方案
山西中重重工股份有限公司深耕石油化工管板锻件领域多年，依托***设备、精湛工艺、严苛质控，为石油化工行业提供高品质管板锻件产品，核心解决方案如下：
（一）高端材质定制
针对石油化工不同工况，提供***材质选型：
加氢装置：2.25Cr-1Mo-0.25V 高纯净度钢锭，S/P≤0.005%，氢含量≤2ppm；
常减压装置：Q345R、SA-516 Gr.70 碳素钢、低合金钢；
乙烯装置：316L 不锈钢、16MnIII 低合金钢；
特殊腐蚀工况：2205 双相钢、Inconel 625 镍基合金。
（二）超大规格锻造能力

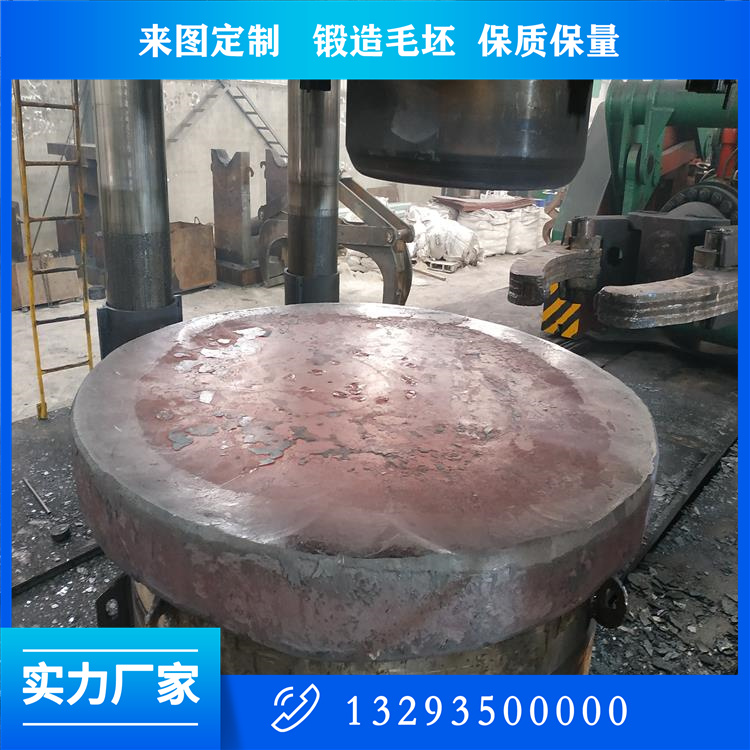

配备 15000 吨自由锻油压机，可锻造直径 6 米、厚度 500mm 以上超大规格管板锻件，满足大型加氢反应器、合成塔需求；严格控制锻造比≥5:1，多向锻造细化晶粒，内部组织***致密。
（三）精密加工与检测
采用数控深孔钻床加工管孔，精度达 IT7 级；100% UT/MT 无损检测，水压试验 1.5 倍设计压力，确保产品零缺陷；专业检测团队，全程质量监控，数据可追溯。
（四）工程案例与客户认可
公司石油化工管板锻件已广泛应用于国内各大石化企业，如中石油、中石化、中海油旗下炼厂，涵盖加氢、常减压、乙烯、合成氨等装置，产品运行稳定，无质量事故，深受客户信赖。
五、行业发展趋势与未来展望
随着石油化工产业向大型化、高效化、绿色化方向发展，对管板锻件提出更高要求：
（一）大型化
装置规模不断扩大，管板锻件向超大直径（≥6 米）、超厚（≥500mm）方向发展，对锻造、热处理设备能力要求更高。
（二）高耐蚀化
环保要求提升，高硫、高氯、强腐蚀工况增多，双相钢、镍基合金等高端材质管板锻件需求持续增长。
（三）精密化
智能化生产要求提升，管板锻件尺寸精度、形位公差要求更严苛，数控加工、智能化检测技术广泛应用。
（四）国产化替代
高端管板锻件长期依赖进口，随着国内锻造技术进步，国产化替代加速，山西中重重工等企业将成为行业主力。
综上所述，管板锻件作为石油化工领域高温高压临氢工况的核心支撑，其质量直接决定装置安全稳定运行。山西中重重工凭借***设备、精湛工艺、严苛质控，为石油化工行业提供高品质管板锻件产品，助力产业高质量发展。未来，公司将持续技术创新，突破高端材质、超大规格、精密制造等技术瓶颈，推动石油化工管板锻件国产化升级。
