管板锻件作为石油化工、电力、核电等领域的核心承压部件，其质量直接关系到工业装置的运行安全、使用寿命与生产效率。由于管板锻件长期处于高温、高压、强腐蚀等苛刻工况下，任何微小质量缺陷都可能引发开裂、泄漏等重大安全事故，造成巨大经济损失与人员伤亡。因此，构建全流程、全方位、高标准的质量控制体系，是确保管板锻件品质可靠的核心关键。山西中重重工股份有限公司深耕管板锻件制造领域多年，始终坚持 “质量***、精益求精” 的理念，建立了从原材料甄选、锻造、热处理、机械加工、无损检测到成品验收的全流程质量控制体系，依托专业检测团队、***检测设备、严苛质控标准，铸就高品质管板锻件产品。本文将详细解析山西中重重工管板锻件全流程质量控制体系，揭秘精品管板锻件的质量保障密码。
一、质量控制体系核心原则与标准
（一）核心原则
预防为主、源头把控：从原材料入厂开始，严格把控每一道工序，提前排查潜在质量风险，避免不合格品流入下一道工序；
全流程覆盖、全程追溯：质量控制贯穿原材料、锻造、热处理、加工、检测、包装、交付全流程，每道工序数据实时记录、可追溯，确保质量问题可***定位、快速解决；
高标准严苛要求：对标 ASTM、ASME、GB/T 等国际国内***标准，结合行业工况需求，制定高于行业标准的企业内控标准，确保产品质量***；
全员参与、持续改进：建立全员质量责任制，强化员工质量意识；定期开展质量分析会，总结经验、优化工艺，持续提升质量控制水平。
（二）执行标准
严格执行以下国际国内标准，同时制定企业内控标准：
国际标准：ASTM A516/A516M、ASTM A387/A387M、ASME VIII Div.1、ASME Section II；
国内标准：GB/T 150、GB/T 1047、GB/T 6402、NB/T 47008；
企业内控标准：锻造比、无损检测灵敏度、尺寸精度、力学性能等指标均高于行业标准。
二、原材料质量控制：从源头杜绝缺陷
原材料是管板锻件质量的基础，原材料缺陷是导致产品失效的重要原因，原材料质量控制严格执行 “三检制”（自检、互检、专检）。
（一）供应商准入与管控
严格筛选原材料供应商，优先选择国内外知名大型钢厂（如宝钢、鞍钢、日本 JFE、德国蒂森克虏伯），审核供应商资质、生产能力、质量体系、业绩口碑，建立合格供应商名录；定期对供应商进行现场审核、质量评估，动态管理，淘汰不合格供应商。
（二）入厂检验
原材料入厂后，由专业质检团队进行全方位、多维度检验，不合格原材料坚决拒收：
外观检验：检查钢锭 / 锻坯表面有无裂纹、折叠、夹杂、氧化皮、毛刺等缺陷，表面平整光滑、无损伤；
化学成分分析：采用直读光谱仪检测碳、锰、铬、钼、镍、硫、磷等元素含量，严格控制硫、磷含量≤0.005%，氢含量≤2ppm，确保材质成分符合标准及设计要求；
力学性能测试：抽样进行抗拉强度、屈服强度、伸长率、断面收缩率、冲击韧性、硬度测试，确保力学性能达标；
无损检测：100% 超声波探伤（UT），排查内部气孔、疏松、夹杂、裂纹等缺陷，灵敏度达 Φ2mm 平底孔；
材质追溯：核对原材料质量证明书、炉批号、规格型号，确保材质可追溯、与设计一致。
（三）坯料制备管控
下料前再次核对材质、规格、炉批号，确保无误；采用数控切割机***下料，预留合理锻造余量；坯料表面打磨清理，去除氧化皮、毛刺，避免锻造时产生折叠、裂纹等缺陷；坯料标识清晰（炉批号、材质、规格），全程可追溯。
三、锻造过程质量控制：严控工艺，致密组织
锻造是赋予管板锻件致密组织与优异性能的核心工序，锻造过程质量控制重点监控加热温度、锻造比、变形量、终锻温度、晶粒细化等关键参数。
（一）加热工序管控
设备管控：采用智能数控加热炉，炉温均匀性控制在 ±10℃内，配备温度传感器、记录仪，实时监控炉温；
温度控制：根据材质设定加热温度：碳钢 1180-1220℃、合金钢 1100-1150℃、不锈钢 1140-1160℃，严禁过热、过烧；
保温时间：按 1.0-1.5min/mm 计算保温时间，确保坯料内外温度均匀，避免温度不均导致锻造开裂；
过程记录：实时记录加热温度、保温时间、升温曲线，数据可追溯。

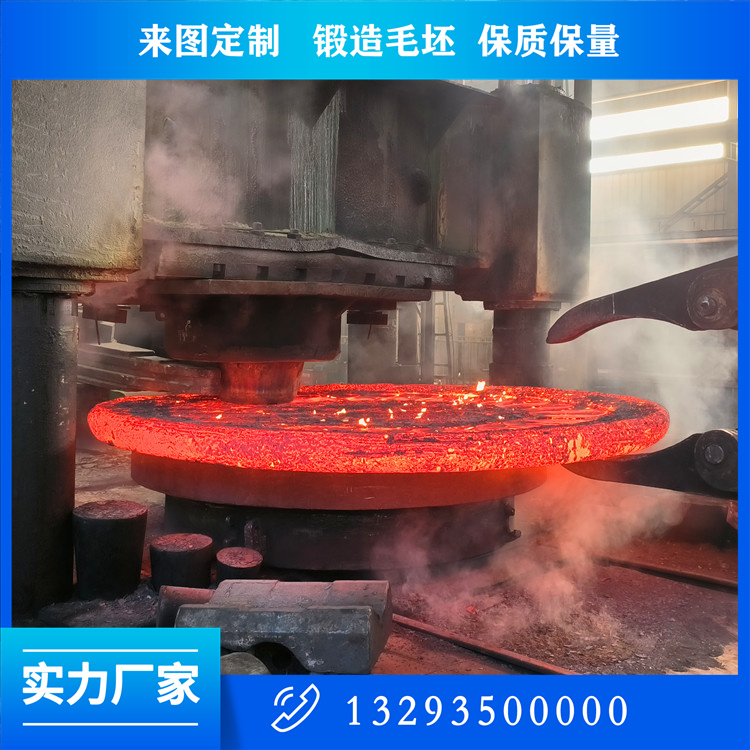

（二）锻造工序管控
设备管控：采用15000 吨自由锻油压机，设备定期校准、维护，确保压力***、运行稳定；
锻造比控制：核电、加氢级管板锻造比≥5:1，常规管板≥3:1，严格执行 “三镦三拔” 工艺，确保内部组织致密；
变形量控制：分步控制镦粗、拔长变形量，单次变形量适中，避免变形过快导致开裂；
终锻温度控制：严格控制终锻温度（碳钢≥800℃、合金钢≥850℃），低温锻造易导致锻件开裂；
晶粒细化：通过多向锻造细化晶粒至 ASTM 5 级以上，金属流线连续均匀分布，无各向异性；
过程检验：锻造过程中实时检查锻件外观、尺寸，发现裂纹、折叠、尺寸偏差等问题立即处理；
锻造记录：详细记录锻造温度、压力、变形量、锻造火次、操作人员等信息，全程可追溯。
（三）锻造后检验
锻造后对毛坯进行外观检验、尺寸检测、超声波探伤，排查锻造缺陷，不合格毛坯严禁进入热处理工序。
四、热处理质量控制：优化组织，稳定性能
热处理是调整管板锻件组织、消除内应力、优化力学性能的关键工序，热处理质量控制重点监控炉温、保温时间、冷却方式、硬度、组织等参数。
（一）设备管控
配备7.5×7.5×21 米大型热处理炉，炉温均匀性控制在 ±10℃内，采用计算机智能控温系统，实时监控炉温、保温时间、升温 / 降温曲线；定期校准炉温、维护设备，确保运行稳定。
（二）热处理工艺管控
根据材质、规格、性能要求，制定专属热处理工艺，严格执行：
碳素钢：正火 + 回火，正火温度 880-920℃，回火温度 550-650℃；
合金耐热钢：淬火 + 高温回火，淬火温度 920-980℃，回火温度 650-750℃；
不锈钢 / 双相钢：固溶处理，不锈钢 1050-1100℃，双相钢 1020-1060℃；
过程监控：实时记录炉温、保温时间、冷却速度，绘制热处理曲线，数据可追溯。
（三）热处理后检验
外观检验：检查锻件表面有无氧化皮、裂纹、变形等缺陷；
硬度检测：采用布氏硬度计检测硬度，硬度均匀，波动范围≤±20HB；
力学性能复核：抽样进行抗拉强度、冲击韧性测试，确保力学性能达标；
金相组织分析：抽样做金相组织，检查晶粒大小、组织形态，确保晶粒细化、组织均匀；
无损检测：再次进行超声波探伤，排查热处理后内部缺陷。
五、机械加工质量控制：精密加工，严控精度
机械加工直接决定管板锻件尺寸精度、形位公差与表面质量，是保障装配精度与密封性能的关键工序。
（一）设备管控
采用数控车床、数控深孔钻床、数控铣床、磨床等高精度加工设备，设备精度定期校准、维护，确保加工精度；配备高精度工装夹具，减少装夹误差。
（二）加工过程管控
工艺编程：根据设计图纸，编制***加工程序，明确加工顺序、切削参数、走刀路径；
粗加工管控：粗加工外圆、端面，预留精加工余量，保证平面度、圆度基本达标；
管孔加工管控：管孔加工是核心难点，采用数控深孔钻床，按等边三角形 / 正方形排列编程，严控孔径公差 ±0.02mm、孔距精度 ±0.3mm、垂直度≤0.05mm/100mm；实时监控加工过程，避免断钻、孔壁粗糙、台阶等缺陷；
精加工管控：精加工密封面、法兰面，表面粗糙度控制在 Ra≤1.6μm；精加工螺栓孔、定位槽，保证装配精度；
过程检验：每道工序加工后，操作人员自检、质检人员专检，使用卡尺、千分尺、百分表、粗糙度仪、孔位检测仪等工具，检测尺寸精度、形位公差、表面质量，不合格品严禁流入下一道工序。
（三）加工后检验
加工完成后，进行***尺寸检测、形位公差检测、表面质量检查，确保所有指标符合设计图纸要求。
六、无损检测质量控制：全方位探伤，零缺陷出厂
无损检测是排查管板锻件内部、表面缺陷的关键手段，确保产品无裂纹、疏松、夹杂等缺陷，安全可靠。
（一）检测设备与人员
配备超声波探伤仪、磁粉探伤仪、渗透探伤仪、硬度计、金相显微镜等***检测设备，设备定期校准、维护；检测人员均持有国家特种设备无损检测资格证书（UT/MT/PT 二级及以上），经验丰富、技术精湛。
（二）检测标准与流程
严格执行100% 无损检测，检测流程规范、标准严苛：
超声波检测（UT）：100% UT 探伤，检测内部气孔、疏松、夹杂、裂纹，灵敏度达 Φ2mm 平底孔，无超标缺陷；
磁粉检测（MT）：100% MT 探伤，检测表面及近表面裂纹、折叠、夹杂，适用于碳钢、合金钢；
渗透检测（PT）：不锈钢、双相钢管板 100% PT 探伤，检测表面开口缺陷；
水压试验：按设计压力的 1.5 倍进行水压试验，保压≥30 分钟，无渗漏、无变形；
缺陷评定：严格按标准评定缺陷，超标缺陷严禁放行，轻微缺陷制定专项修复方案，修复后重新检测。
（三）检测报告
检测完成后，出具详细无损检测报告，记录检测设备、标准、参数、缺陷位置、大小、评定结果，报告可追溯、可查询。
七、成品验收与包装质量控制：细节把控，交付精品
（一）成品验收
成品验收是产品出厂前的最后一道质量关卡，由专业质检团队进行全方位、终级验收：
资料审核：审核原材料质量证明书、锻造记录、热处理记录、加工记录、无损检测报告、力学性能报告等，资料齐全、数据可追溯；
外观检查：检查产品表面有无磕碰、锈蚀、划痕、毛刺等缺陷，表面光滑、洁净；
尺寸复核：***复核外圆直径、厚度、管孔孔径、孔距、垂直度、平面度、密封面粗糙度等，所有指标符合设计图纸；
材质复核：光谱复检材质成分，确保材质无误；
验收结论：所有项目合格后，出具成品合格证书，准予出厂；不合格品严禁出厂，隔离存放、专项处理。
（二）包装与交付
采用防锈、防磕碰包装：表面涂抹防锈油，缠绕防锈膜、编织袋；大型管板采用实木木箱包装，内部垫防震泡沫，防止运输过程中磕碰、锈蚀；包装标识清晰（产品名称、规格、材质、炉批号、目的地）；选择专业物流团队，全程监控运输过程，确保产品完好交付客户。
八、质量持续改进与客户服务
（一）质量持续改进
建立质量数据分析系统，定期统计、分析质量数据，识别质量波动与潜在风险；开展质量 QC 小组活动，针对质量难题开展技术攻关；定期组织员工质量培训、技能考核，提升全员质量意识与技术水平；持续优化工艺、升级设备，不断提升质量控制水平。
（二）客户质量服务
提供全周期质量服务：产品交付后，提供质量技术支持、安装指导、运行跟踪；定期回访客户，了解产品运行情况，收集客户反馈；针对客户提出的质量问题，快速响应、及时处理，确保客户满意。
综上所述，山西中重重工构建的全流程质量控制体系，从原材料到成品，每一道工序都严苛把控、精益求精，确保管板锻件零缺陷、高品质。凭借***设备、精湛工艺、严苛质控、专业团队，山西中重重工为石油化工、电力、核电等领域提供安全可靠的管板锻件产品，助力工业产业高质量发展。未来，公司将持续完善质量控制体系、创新检测技术、提升质控水平，以更严苛的标准、更优质的产品回馈客户。
