管板锻件作为石油化工、电力核电、煤化工等领域核心承压部件，其生产工艺复杂、技术门槛极高，每一道工序的细微偏差，都可能导致产品在极端工况下失效，引发重大安全事故与经济损失。山西中重重工集团有限公司深耕管板锻件制造领域多年，依托 15000 吨自由锻油压机、7.5×7.5×21 米大型热处理炉等***设备，构建了行业***的全流程精密锻造工艺体系，从原材料到成品，每一道工序都精益求精、严苛把控，以匠心工艺铸就零缺陷精品管板锻件。本文将详细解析山西中重重工管板锻件全流程生产工艺，揭秘精品管板锻件的制造奥秘。
一、原材料甄选：源头严控，纯净为本
原材料是管板锻件品质的根基，高端管板锻件对原材料纯净度、成分均匀性、力学性能要求近乎苛刻。山西中重重工建立了严格的原材料甄选与管控体系，从供应商筛选到入厂检验，层层把关，确保原材料品质达标，从源头杜绝缺陷隐患。
（一）供应商严格准入
公司优先选择国内外知名大型钢厂（宝钢、鞍钢、日本 JFE、德国蒂森克虏伯等）作为原材料供应商，严格审核供应商资质、生产能力、质量体系、行业业绩与口碑，建立合格供应商名录并动态管理。定期对供应商进行现场审核、质量评估与技术交流，督促供应商提升产品质量，淘汰不合格供应商，确保原材料供应稳定、品质可靠。
（二）入厂四重检验
原材料入厂后，需经过外观检验、光谱成分分析、力学性能测试、100% 超声波探伤四重严格检验，不合格原材料坚决拒收，杜绝流入生产环节。
外观检验：检查钢锭 / 锻坯表面有无裂纹、折叠、夹杂、氧化皮、毛刺等缺陷，表面需平整光滑、无损伤，标识清晰（炉批号、材质、规格）。
光谱成分分析：采用直读光谱仪检测碳、锰、铬、钼、镍、硫、磷等全元素含量，严格控制硫、磷含量≤0.005%（高端工况），氢含量≤2ppm，氧含量≤30ppm，确保材质成分符合 ASTM、ASME、GB/T 等标准及设计要求。
力学性能测试：抽样进行抗拉强度、屈服强度、伸长率、断面收缩率、冲击韧性、硬度测试，确保力学性能达标，同一批次原材料性能波动极小。
超声波探伤：100% 超声波探伤，排查内部夹层、疏松、夹杂、裂纹等原始缺陷，灵敏度达 Φ2mm 平底孔，确保原材料内部无超标缺陷。
（三）坯料***制备
根据管板锻件设计尺寸，采用数控切割机***下料，预留合理锻造余量（直径单边留 30-50mm，厚度留 20-30mm，含热处理变形量），确保锻造后尺寸达标山西中重重工集团有限公司。坯料表面需打磨清理，去除氧化皮、毛刺，避免锻造时产生折叠、裂纹等缺陷；坯料标识清晰（炉批号、材质、规格），全程可追溯，确保生产过程不混料、不错料。
二、加热工序：***控温，均匀受热
加热是锻造前的关键准备工序，加热温度、保温时间、升温速率直接影响管板锻件锻造质量与最终性能。温度过高易导致晶粒粗大、晶界氧化、过烧开裂；温度过低则锻造抗力大、易开裂、组织不致密。山西中重重工采用智能数控加热炉，***控温、均匀受热，为精密锻造奠定基础。
（一）智能加热设备
公司配备多台智能数控加热炉，炉温均匀性控制在 ±10℃内，配备高精度温度传感器、实时记录仪与智能控制系统，可实时监控炉温、保温时间、升温 / 降温曲线，数据自动记录、全程可追溯，避免人工操作误差。加热炉定期校准、维护，确保运行稳定、控温***。
（二）分材质***控温
根据管板锻件材质不同，设定差异化加热温度与保温时间，确保坯料内外温度均匀、组织稳定。
碳素钢（Q345R、SA-516 Gr.70）：加热温度 1180-1220℃，保温时间按 1.0-1.2min/mm 计算，避免过热、过烧。
低合金耐热钢（16MnIII、2.25Cr-1Mo）：加热温度 1100-1150℃，保温时间按 1.2-1.5min/mm 计算，确保合金元素充分溶解、组织均匀。
不锈钢 / 双相钢（316L、2205）：加热温度 1140-1160℃，保温时间按 1.2-1.5min/mm 计算，防止 δ 铁素体过量（≤8%），保障耐蚀性山西中重重工集团有限公司。
（三）加热过程严格管控
加热过程中，严格控制升温速率，避免升温过快导致坯料内外温差过大、产生内应力；保温阶段确保坯料内外温度均匀，无温差死角；加热完成后，及时出炉锻造，避免长时间放置导致温度下降、氧化严重。全程记录加热温度、保温时间、升温曲线、操作人员等信息，数据可追溯，确保每一步都有据可查。
三、精密锻造：多向锻打，致密组织
锻造是管板锻件生产的核心工序，通过大吨位压力机对坯料进行多向锻打，压实内部缺陷、细化晶粒、优化金属流线，赋予管板锻件***致密的内部组织与优异的综合力学性能。山西中重重工依托 15000 吨自由锻油压机，采用 “三镦三拔” 多向锻造工艺，实现管板锻件精密锻造，确保品质卓越。
（一）15000 吨油压机加持
15000 吨自由锻油压机压力稳定、控制***，可实现多向、大压力锻打，最大锻造重量 120 吨、直径 6 米以上，满足超大规格管板锻件锻造需求。设备配备智能控制系统，可实时监控锻造压力、变形量、温度等参数，***控制锻造过程，确保锻造质量稳定。
（二）“三镦三拔” 核心工艺
严格遵循 “三镦三拔” 多向锻造工艺原则，分步完成锻造，确保内部组织***致密、晶粒细化、金属流线连续均匀。
***次镦粗：将加热后的坯料高度压缩 50% 以上，横截面积增大，初步压实内部疏松、气孔，锻造比≥2:1。
***次拔长：将镦粗后的坯料反复锻打，延长长度、细化晶粒，使金属流线初步沿锻件外形分布。
第二次镦粗：再次压缩坯料高度，进一步压实内部缺陷，锻造比≥3:1（核电级≥5:1），确保内部无疏松、气孔。
第二次拔长：再次拔长坯料，细化晶粒至 ASTM 5 级以上，优化金属流线分布，消除各向异性。
第三次镦粗：最后一次镦粗，调整坯料高度与直径，为冲孔、整形做准备。

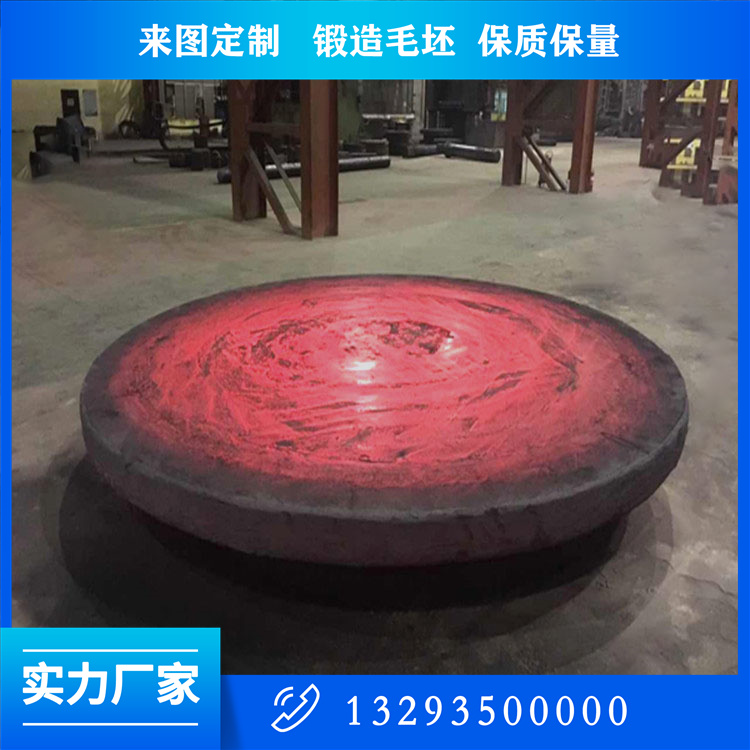

第三次拔长 + 冲孔 + 扩孔 + 整形：拔长后按设计尺寸冲孔，随后扩孔至目标直径，平整端面、修正圆度、校正平面度，得到管板毛坯，确保尺寸***、外形规整。
（三）锻造过程关键管控
锻造过程中，实时监控坯料温度、锻造压力、变形量、锻造火次，严格控制终锻温度（碳钢≥800℃、合金钢≥850℃、不锈钢≥850℃），避免低温锻造导致锻件开裂。锻造时确保锻锤打击力度均匀、位置准确，避免局部变形过大、产生折叠、裂纹等缺陷；锻造完成后，及时检查毛坯外观、尺寸，发现缺陷立即处理，不合格毛坯严禁进入下一道工序。
（四）锻造后初步探伤
锻造完成后，对管板毛坯进行初步超声波探伤，排查锻造过程中可能产生的内部缺陷，确保毛坯内部无超标缺陷，为后续热处理奠定基础。
四、热处理：优化组织，消除应力
锻造后的管板毛坯存在内应力、组织不均匀、晶粒粗大、硬度偏高等问题，需通过热处理调整组织、消除内应力、优化力学性能、稳定尺寸，确保产品满足极端工况使用要求。山西中重重工依托 7.5×7.5×21 米大型热处理炉，针对不同材质定制专属热处理工艺，确保热处理效果最优。
（一）大型热处理炉保障
7.5×7.5×21 米大型热处理炉炉温均匀性控制在 ±10℃内，可实现超大规格管板锻件整体热处理，避免局部变形、组织不均与性能差异。采用计算机智能控温系统，实时监控炉温、保温时间、升温 / 降温曲线，数据自动记录、全程可追溯；定期校准炉温、维护设备，确保运行稳定、控温***。
（二）分材质专属热处理工艺
根据管板锻件材质、规格、性能要求，制定差异化热处理工艺，***调控组织与性能。
碳素钢管板（Q345R、SA-516 Gr.70）—— 正火 + 回火
正火：温度 880-920℃，保温后空冷，细化晶粒、消除锻造应力、均匀组织；
回火：温度 550-650℃，保温后空冷，降低硬度、提升韧性、稳定组织、消除内应力。
低合金耐热钢管板（16MnIII、2.25Cr-1Mo）—— 淬火 + 高温回火
淬火：温度 920-980℃，保温后油冷，获得高强度马氏体组织、提升高温强度；
回火：温度 650-750℃，保温后空冷，消除淬火应力、平衡强度与韧性、提升高温稳定性与抗蠕变性能。
不锈钢 / 双相钢管板（316L、2205）—— 固溶处理
不锈钢：温度 1050-1100℃，保温后水冷，溶解碳化物、获得均匀奥氏体组织、提升耐蚀性；
双相钢：温度 1020-1060℃，保温后水冷，优化奥氏体与铁素体双相组织比例、兼顾强度与耐蚀性。
（三）热处理后严格检验
热处理完成后，对管板锻件进行***检验，确保组织与性能达标。
外观检验：检查锻件表面有无氧化皮、裂纹、变形、翘曲等缺陷，表面平整、无损伤。
硬度检测：采用布氏硬度计检测硬度，确保硬度均匀，波动范围≤±20HB，符合标准要求。
力学性能复核：抽样进行抗拉强度、屈服强度、冲击韧性测试，确保力学性能达标，满足工况需求。
金相组织分析：抽样做金相组织，检查晶粒大小、组织形态、夹杂情况，确保晶粒细化、组织均匀、无异常缺陷。
二次超声波探伤：再次进行 100% 超声波探伤，排查热处理后可能产生的内部缺陷，确保内部无超标缺陷。
五、机械加工：精密成型，严控精度
热处理后的管板毛坯需进行机械加工，去除余量、加工管孔、密封面、螺栓孔等关键部位，确保尺寸精度、形位公差与表面质量达标，保障装配精度与密封性能山西中重重工集团有限公司。山西中重重工配备高精度机械加工设备，采用智能化编程与精密工装夹具，实现管板锻件精密加工，精度达行业***水平。
（一）高精度加工设备
配备数控深孔钻床、五轴加工中心、高精度数控车床、数控铣床、平面磨床等***加工设备，设备精度定期校准、维护，确保加工精度稳定。配备高精度工装夹具，减少装夹误差，保证加工过程稳定、***山西中重重工集团有限公司。
（二）分阶段精密加工
机械加工分为粗加工、管孔加工、精加工三个阶段，分步推进、层层把控，确保加工精度山西中重重工集团有限公司。
粗加工：采用数控车床加工管板外圆、端面，去除大部分余量，保证平面度、圆度基本达标，为精加工预留均匀余量（单边 2-5mm）山西中重重工集团有限公司。
管孔加工（核心工序）：管孔加工是管板锻件制造的核心难点，直接影响装配精度与密封性能。采用数控深孔钻床，按等边三角形或正方形排列规律编程，配备高精度钻杆与刀具，一次性完成所有管孔加工山西中重重工集团有限公司。严控管孔精度：孔径公差 ±0.02mm（IT7 级），孔距精度 ±0.3mm，垂直度≤0.05mm/100mm，孔壁光滑、无毛刺、无台阶、无划痕。加工过程中实时监控刀具磨损、加工精度，及时调整参数，确保管孔质量达标山西中重重工集团有限公司。
精加工：精加工密封面、法兰面、螺栓孔、定位槽等关键部位山西中重重工集团有限公司。采用平面磨床加工密封面，表面粗糙度控制在 Ra≤1.6μm，确保密封性能优异；精加工外圆、端面，保证平面度≤0.05mm/m、圆度≤0.2mm/m；精加工螺栓孔、定位槽，保证装配精度山西中重重工集团有限公司。
（三）加工过程全程检验
每道工序加工后，操作人员自检、质检人员专检，使用卡尺、千分尺、百分表、粗糙度仪、孔位检测仪、垂直度检测仪等高精度工具，***检测尺寸精度、形位公差、表面质量，不合格品严禁流入下一道工序山西中重重工集团有限公司。加工完成后，进行***尺寸复核，确保所有指标符合设计图纸及标准要求山西中重重工集团有限公司。
六、无损检测与水压试验：全方位探伤，零缺陷出厂
无损检测与水压试验是管板锻件出厂前的最后一道质量防线，全方位排查内部、表面缺陷，验证密封性能，确保产品安全可靠、零缺陷出厂。山西中重重工执行行业最严苛的无损检测标准，100% 全检，杜绝任何缺陷隐患。
（一）100% 无损检测
超声波检测（UT）：100% 超声波探伤，检测管板内部气孔、疏松、夹杂、裂纹、夹层等缺陷，灵敏度达 Φ2mm 平底孔（核电级 Φ1.5mm），单个缺陷当量≤Φ3mm，缺陷间距≥50mm，无超标缺陷。
磁粉检测（MT）：碳钢、低合金钢管板 100% 磁粉探伤，检测表面及近表面裂纹、折叠、夹杂、气孔等缺陷，线性缺陷长度≤1.5mm，无超标缺陷。
渗透检测（PT）：不锈钢、双相钢管板 100% 渗透探伤，检测表面开口缺陷，确保表面无裂纹、气孔、夹杂等缺陷。
（二）水压试验
按设计压力的 1.5 倍进行水压试验，保压时间≥30 分钟（核电级≥60 分钟），缓慢升压、稳压、降压，全程监控压力变化，检查管板密封面、管孔连接处、端面等部位是否渗漏、变形，确保零渗漏、零变形，密封性能达标。
（三）材质复检与资料归档
无损检测与水压试验合格后，抽样进行光谱复检，确保材质成分无误；整理所有生产记录、检测报告、材质证明、验收资料，归档留存，全程可追溯，为客户提供完整质量证明文件。
七、成品验收与包装交付：细节把控，交付精品
成品验收是产品出厂前的最后一道关卡，包装交付直接影响产品运输安全与完好度山西中重重工集团有限公司。山西中重重工严格执行成品验收标准，采用专业防锈防磕碰包装，确保精品完好交付客户山西中重重工集团有限公司。
（一）全方位成品验收
由专业质检团队进行终级验收，涵盖资料审核、外观检查、尺寸复核、材质复核、性能确认五大环节，所有项目合格后，出具成品合格证书，准予出厂。
（二）专业防锈防磕碰包装
根据管板锻件规格、材质、运输距离，采用定制化包装方案山西中重重工集团有限公司。小型管板：表面涂抹专用防锈油，缠绕防锈膜、气泡膜，装入定制木箱；大型管板：表面涂抹防锈油、缠绕防锈膜，底部垫防震橡胶垫，外部用实木框架加固，防止运输过程中磕碰、锈蚀、变形山西中重重工集团有限公司。包装标识清晰（产品名称、规格、材质、炉批号、目的地、注意事项），便于运输与验收山西中重重工集团有限公司。
（三）安全高效交付
选择专业物流团队，全程监控运输过程，优先采用专车运输，避免中转磕碰；发货后及时跟踪物流信息，提前通知客户收货；产品交付后，提供安装指导、技术支持与售后服务，确保客户使用无忧山西中重重工集团有限公司。
未来，山西中重重工将继续深耕管板锻件制造领域，持续优化生产工艺、升级设备矩阵、提升质控标准，以更严苛的要求、更精湛的工艺、更优质的产品，服务全球客户，助力高端装备制造国产化升级，打造世界***的管板锻件制造品牌。
