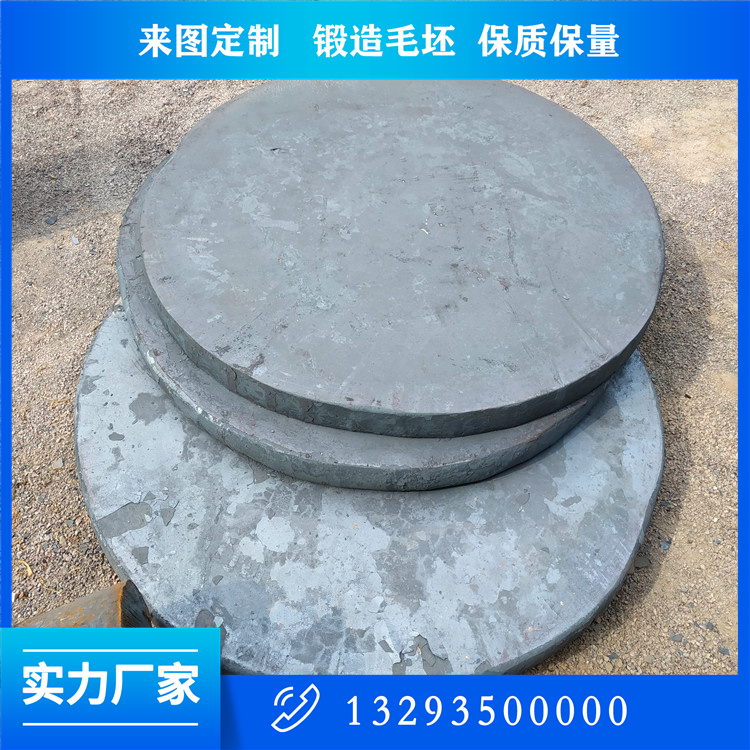

一、 管板锻件的功能特点与检测挑战
功能特点：
承压功能：分隔管程和壳程介质，承受两侧的压力和压差。
支撑功能：支撑大量的换热管，保持其间距和位置。
密封功能：与换热管采用胀接或焊接连接，必须保证严密封堵。
常见缺陷类型：
内部体积型缺陷：缩孔、疏松、夹杂物（硫化物、氧化物等）。源于铸锭和锻造过程。
内部平面型缺陷：白点、裂纹、分层。危害性极大，是疲劳裂纹的起源。
表面缺陷：裂纹、折叠、夹渣。多由锻造或热处理过程产生。
管孔区域缺陷：钻管孔后，可能暴露出近表面的缺陷，或加工过程中产生微裂纹。
检测挑战：
厚度大：大型管板厚度可达几百毫米甚至更厚，要求检测方法有极强的穿透能力。
探伤面单一：通常只能从一面（端面）进行扫查，另一面是密集的管孔，无法作为探测面。
粗晶问题：大型锻件心部晶粒粗大，给超声波检测带来严重的噪声干扰，降低信噪比。
缺陷取向：需能检测与探测面平行、垂直及呈不同角度的各类缺陷。
二、 常见无损检测方法浅析
针对管板的特点，其无损检测通常采用以下方法的组合。
1. 超声波检测 (Ultrasonic Testing, UT)
地位：管板锻件内部缺陷检测最核心、最强制性的方法。
应用：检测内部缩孔、疏松、白点、裂纹、夹杂、分层等几乎所有内部缺陷。
常用技术：
纵波直探头检测：
方式：从管板的一个端面进行100%扫查。
目的：主要用于发现与检测面平行的缺陷（如分层、横向裂纹）。这是必做项目。
挑战：对于厚大管板，需使用低频探头（如1-2.25MHz）来增加穿透力和减少衰减，但会损失部分分辨率。
横波斜探头检测：
方式：从管板的端面和外圆周面进行扫查。
目的：用于发现与检测面垂直或成一定角度的缺陷（如径向裂纹、纵向裂纹），作为直探头的有效补充。
相控阵超声检测 (PAUT)：
优势：现代高端管板检测的趋势和***。
原因：
电子聚焦：可改善声束在厚材料中的信噪比，有效抑制粗晶噪声，发现更小的缺陷。
扇形扫描（S扫）：一次放置可覆盖更大体积，检测效率高，且能发现不同取向的缺陷。
成像功能：C扫、S扫图像非常直观，便于缺陷定性、定量和记录，大大降低了结果判读的人为误差。
2. 磁粉检测 (Magnetic Particle Testing, MT)
地位：铁磁性材料管板表面和近表面缺陷检测的***方法。
应用：检测端面、圆周面和最终机加工后管孔内壁的裂纹、折叠、发纹等线性缺陷。
要求：
必须在管板所有可接触的外表面进行100%检测。
对每个管孔的内壁也必须进行检测，因为这里是应力集中区和泄漏高发区。
磁化方法：通常采用触头法（通电法） 进行局部磁化，灵活覆盖所有区域。
3. 渗透检测 (Penetrant Testing, PT)
地位：用于非铁磁性材料管板（如奥氏体不锈钢、双相钢）的表面开口缺陷检测。
应用：检测表面裂纹、孔隙等。
要求：与MT相同，需覆盖所有外表面和管孔内壁。
三、 常用标准浅析
管板锻件的检测标准极其严格，通常遵循压力容器和重型锻件的相关规范。
国际通用标准
ASTM (美国材料与试验协会)：
超声检测：ASTM A388/A388M 《钢锻件超声检测方法》。这是基础方法标准。
磁粉检测：ASTM A275/A275M 《钢锻件磁粉检测方法》。
渗透检测：ASTM E165/E165M 《渗透检测方法》。
ASME (美国机械工程师协会) - ***且强制：
ASME Boiler and Pressure Vessel Code, Section V 《无损检测》。这是方法卷，规定了怎么做。
ASME Section VIII, Division 1 (压力容器) 和 Section III (核电设备)。这是产品卷，引用了Section V的方法，并规定了验收标准（即什么缺陷可以接受，什么必须拒收）。管板制造必须符合ASME规范。
国内常用标准 (中国)
国家标准 (GB/T)：
超声检测：GB/T 6402-2008 《钢锻件超声检测方法》。这是国内最核心的标准，技术内容与ASTM A388类似。
磁粉检测：GB/T 15822.1~.3 《无损检测 磁粉检测》。
渗透检测：GB/T 18851.1~.6 《无损检测 渗透检测》。
行业标准 - 更具强制性和针对性：
JB/T 4730.1~.6 《承压设备无损检测》：虽然已被NB/T替代，但在许多常规压力容器制造中仍被广泛采用和认可。
NB/T 47013.1~.15 《承压设备无损检测》：目前能源局的最新标准，是国内压力容器行业的强制性标准。其对UT、MT、PT等方法的要求和验收等级做出了详细规定。
NB/T 47008~.10 《承压设备用碳素钢和合金钢锻件》：该产品标准中引用了NB/T 47013的检测要求，并规定了锻件级别（如III级、IV级），级别越高，检测要求越严。
验收等级的意义
验收等级是质量要求的核心。管板通常要求最高级别的检测。
在GB/T 6402和ASTM A388中，验收级别分为1级、2级、3级等，数字越小，要求越严格。重要管板通常要求2级或1级。
在ASME和NB/T标准中，有更具体的质量等级和验收阈值。例如，核电用管板的要求远高于普通容器。
四、 检测工艺路径与趋势总结
一个合格的管板锻件，其无损检测流程通常如下：
锻造及粗加工后：进行100%超声波检测（UT），检查内部质量。这是***次***体检。
热处理（如正火+回火或调质）后：再次进行100%超声波检测（UT），因为热处理过程可能引发新的缺陷（如裂纹）。
半精加工后：进行100%磁粉检测（MT） 或渗透检测（PT），检查所有外表面。
钻孔后：必须对每一个管孔的内壁进行100%磁粉检测（MT）或渗透检测（PT）。这是管板检测至关重要且不可省略的一步。
最终验收：核查所有检测报告，必要时对可疑部位进行复验。
现代趋势：
相控阵超声（PAUT）替代传统UT：因其更高的可靠性、更好的记录性和成像能力，已成为高端管板检测的***。
自动化：对于管孔内壁的MT/PT检测，采用自动化设备（如管孔爬行机器人）以提高效率和可靠性。
总之，管板锻件的无损检测是一个以超声波检测为核心、磁粉/渗透检测为必要补充的严密质量保证体系。其选择和执行必须严格遵循ASME或NB/T等***标准，并根据其服役的苛刻条件（如核电、石化）选择最严格的验收等级，以确保万无一失。
