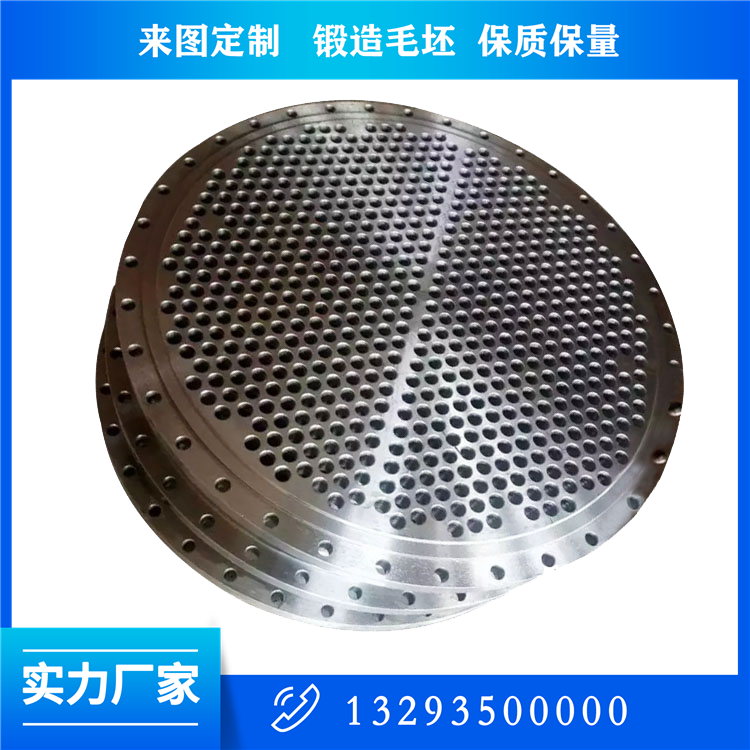

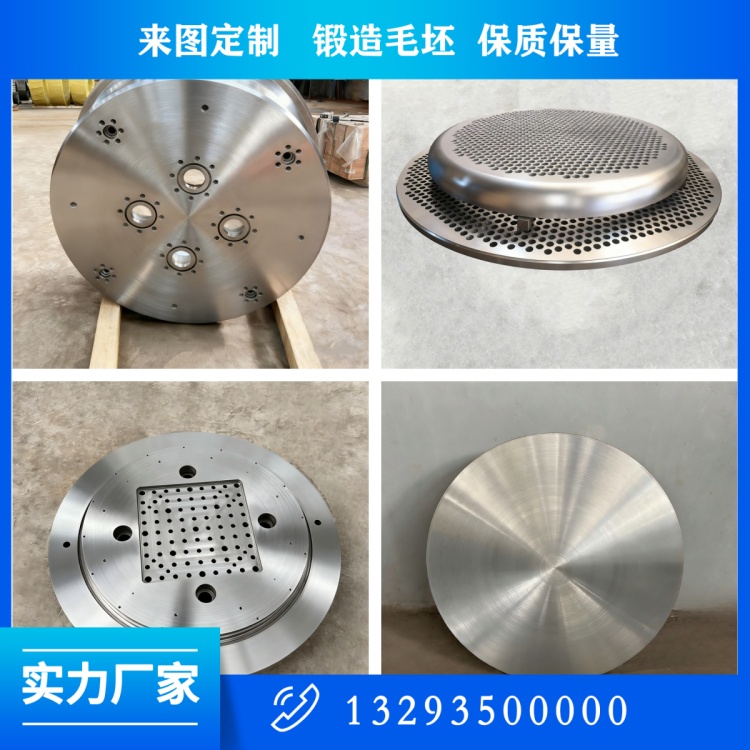

一、管板锻件的核心功能与结构特性
管板锻件通常为圆形或异形厚板结构，表面密布高精度管孔，用于穿装并固定换热管，同时实现管程与壳程介质的严格隔离。其核心作用体现在三方面：一是结构支撑，承受管束重量、介质压力与热胀冷缩产生的综合应力，保证设备整体刚度与稳定性；二是介质密封，通过精密加工的密封面与垫片配合，杜绝管内外介质泄漏、交叉污染，满足工业生产的安全与环保要求；三是热应力适配，在温差较大工况下，通过合理结构设计与材料选择，缓解热应力集中，避免变形、开裂失效。按结构形式，管板锻件可分为平管板、锥形管板、浮头管板、双管板等。平管板应用最广，适用于常规工况换热器；锥形管板可降低热应力，适配高压、大温差场景；浮头管板允许管束自由膨胀，常用于高温高压设备；双管板则通过双层结构彻底杜绝介质互窜，多用于制药、食品、化工等防泄漏要求极高的领域。整体锻造管板凭借组织致密、性能均匀、强度可靠的优势，成为高压、厚壁、关键设备的***方案。
二、管板锻件常用材质及性能适配
管板锻件的材质选择直接匹配工况条件，核心考量因素包括温度、压力、介质腐蚀性、力学性能要求等，常用材质覆盖碳钢、合金钢、不锈钢、双相不锈钢及镍基合金等，各材质特性与适用场景明确区分。
碳钢管板常用牌号：SA-516 Gr.70、Q245R、16Mn、SA-350 LF2。特性：成本适中，力学性能稳定，具备良好的强度与韧性，加工工艺成熟。适用场景：温度≤450℃、压力适中的非腐蚀工况，如常规水、蒸汽、油品换热设备，是工业领域应用最广泛的基础材质。
合金钢管板（Cr-Mo 钢等）常用牌号：15CrMo、12Cr2Mo1、SA-387 Gr.11/Gr.22、SA-508 Gr.3。特性：添加铬、钼等合金元素，显著提升高温强度、抗蠕变性能与抗氧化能力，适配高温高压工况。适用场景：石油化工加氢反应器、火电超临界锅炉、核电常规岛设备等，长期在 450℃-650℃高温环境下稳定服役。
奥氏体不锈钢管板常用牌号：304、316L、SA-182 F304/F316。特性：含高铬、镍元素，耐酸碱、氯离子等介质腐蚀，低温韧性优异，无磁性。适用场景：化工、海水淡化、制药、制冷等腐蚀环境，如碱液、有机酸、海水冷却系统，需经固溶处理优化耐蚀性能。
双相不锈钢管板常用牌号：F51、F53、F55。特性：奥氏体 + 铁素体双相组织，兼具不锈钢耐蚀性与更高强度、抗应力腐蚀开裂能力，尤其耐氯离子腐蚀。适用场景：海水淡化、煤化工、油气开采等高腐蚀、高压力场景，性能优于普通奥氏体不锈钢。
镍基合金管板常用牌号：Inconel 600、Inconel 625、Incoloy 825。特性：耐强腐蚀、耐高温、抗蠕变性能卓越，适配极端苛刻工况。适用场景：核电、化工强腐蚀介质、高温高压反应器等，是高端关键设备的核心材质选择。
三、管板锻件的精密制造与质控体系
高品质管板锻件的生产，需历经材料甄选、精密锻造、热处理、机械加工、无损检测等全流程严控，每道工序均直接影响最终质量。
原材料把控选用符合国标、美标、欧标的优质钢锭或坯料，入厂后进行化学成分分析、力学性能测试、低倍组织检验，严格控制硫、磷、氢等有害元素含量，杜绝材料缺陷。
锻造工艺采用 15000 吨自由锻油压机、多向模锻液压机等设备，通过镦粗、冲孔、扩孔、整形等工序实现整体成型。大吨位压力可压实金属内部组织，消除疏松、夹杂，细化晶粒，提升强度、韧性与抗疲劳性能。锻造过程采用智能数控加热炉，***控制温度（1100℃-1200℃）与保温时间，避免过热、过烧或温度不足导致的裂纹、晶粒粗大问题。
热处理工艺根据材质定制专属方案：碳钢采用正火 + 回火，细化晶粒、消除内应力；合金钢采用淬火 + 高温回火，平衡强度与韧性；不锈钢、双相钢实施固溶处理，优化耐蚀性与组织稳定性。热处理采用计算机控温台车炉，炉温均匀性控制在 ±10℃内，确保锻件性能均匀一致。
精密加工通过五轴数控加工中心、深孔钻床等设备，保证管孔直径公差 ±0.1mm、孔间距偏差≤0.3mm，板面平面度、密封面粗糙度满足高精度装配要求。
全流程检测执行 100% 无损检测，包括超声波探伤（UT）、磁粉探伤（MT）、渗透探伤（PT）、射线探伤（RT），排查内部与表面缺陷。同步开展力学性能、硬度、晶间腐蚀、化学成分复验等测试，确保每一件产品符合标准与客户要求。
四、管板锻件的工业应用与价值
管板锻件作为核心基础部件，广泛应用于国民经济关键工业领域，支撑重大装备与工程建设。
石油化工领域：用于加氢反应器、重整反应器、换热器、冷凝器等，适配高温、高压、临氢、腐蚀工况，保障炼化装置长周期稳定运行。
电力能源领域：火电超超临界机组、核电蒸汽发生器、高压加热器、凝汽器等设备的核心部件，需满足高温持久强度、抗辐射、高可靠性要求。
煤化工 / 盐化工领域：适配煤气化、制碱等工艺中的酸碱、含氯介质，选用不锈钢、双相钢材质，保障设备耐蚀性与使用寿命。
海水淡化 / 制冷领域：海水淡化装置、制冷机组管板，分别抵抗氯离子腐蚀与满足低温韧性要求。
五、山西中重重工集团的管板锻件优势
山西中重重工集团依托***装备、成熟工艺与专业团队，形成管板锻件核心竞争力：具备整体锻造最大直径 4000mm、厚度 500mm 的生产能力，覆盖碳钢、合金钢、不锈钢、双相钢、镍基合金全材质体系；可根据客户工况提供材质选型、结构设计、工艺定制一体化服务；严格遵循 ISO9001、ASME、NB、国标等标准，实现全流程质量追溯。未来，公司将持续深耕管板锻件领域，优化工艺、升级装备、强化质控，不断提升产品性能与稳定性，为工业装备升级、重大工程建设提供更可靠的核心部件支撑，助力高端装备制造业高质量发展。
