在压力容器、换热器和锅炉等设备中，管板锻件是一种重要的组成部分。山西中重重工集团有限公司在日常生产中，会接触到多种规格和材质的管板锻件。了解管板锻件的基础知识，有助于用户更好地理解这类产品的特点和使用方法。
什么是管板锻件

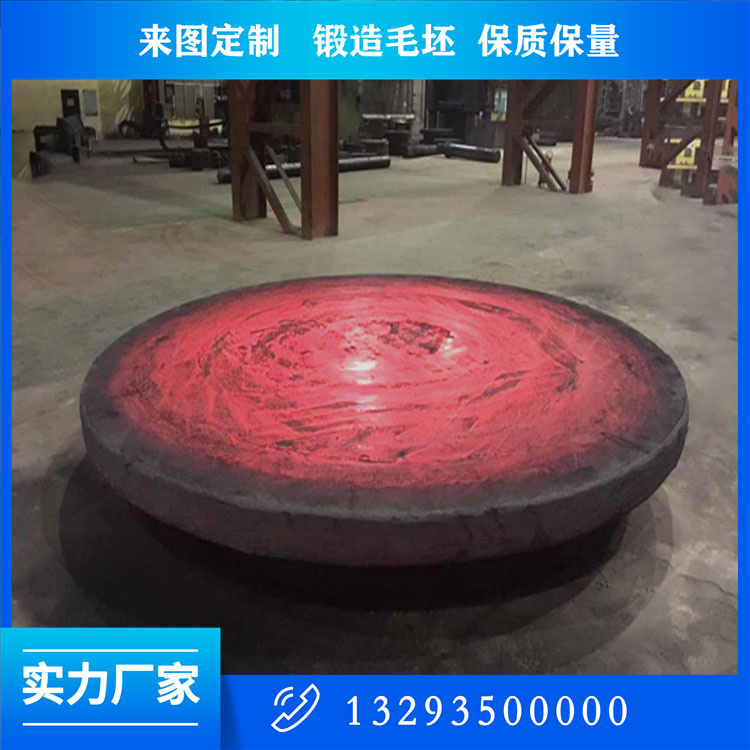

管板，顾名思义，是一种带有多个管孔的板状零件。它通常安装在换热器、冷凝器、锅炉等设备的两端，起到固定管子、分隔介质和承受压力的作用。管板锻件是通过锻造工艺制成的管板，与铸造管板或直接切割的钢板相比，锻造工艺使金属内部组织更加密实。在锻造过程中，金属材料在压力作用下发生塑性变形，原本可能存在的气孔或疏松区域被压实，金属流线沿锻件外形分布。这样制成的管板锻件，其机械性能会得到提升，尤其是在承受压力和气密性方面表现更好。
管板锻件的基本结构

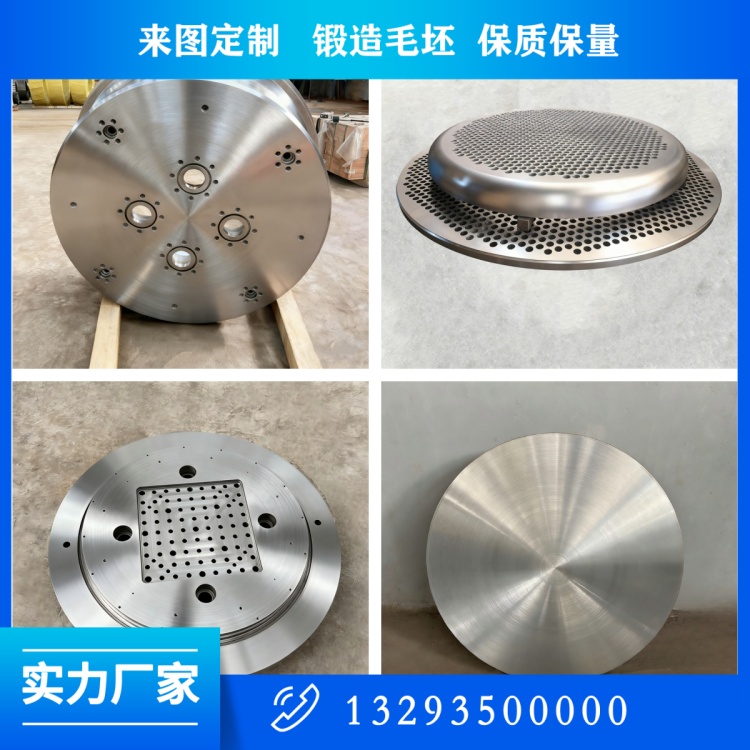

管板锻件的基本形状是一个圆盘或圆板，上面按照一定的规律排列着多个管孔。管孔的数量根据设备的大小而定，少则几十个，多则上万个。管孔的排列方式通常是等边三角形或正方形，这种排列可以在有限面积内容纳较多的管子，同时保证管板有足够的强度。管板的厚度根据工作压力确定，压力越高，管板需要越厚。管板的直径可以从几百毫米到几米不等，大型管板的直径可达6米以上。
管板锻件的主要功能
管板在换热器中有几个重要作用。一是固定管束，换热器内部有大量的换热管，这些管子需要两端固定在管板上，形成一个整体管束。二是分隔介质，在管壳式换热器中，一种介质在管内流动，另一种介质在壳程流动，管板将这两种介质分隔开，防止混合。三是承受压力，管板需要承受来自管程和壳程的压力差，特别是在高压工况下，管板需要具有足够的强度和刚性。
管板锻件的分类
根据使用场合的不同，管板锻件可以分为几种类型。按形状分，有圆形管板、方形管板、异形管板等，其中圆形管板应用较多。按结构分，有整体管板和复合管板。整体管板由单一材料锻造而成；复合管板是在基层材料上堆焊耐腐蚀层，或者采用爆炸复合板制造，用于腐蚀性较强的介质。按材料分，有碳钢管板、合金钢管板、不锈钢管板、双相钢管板、钛管板等。
管板锻件的制造难点
管板锻件的制造有几个特点。首先是尺寸大，大型管板的直径可达5米以上，厚度可达几百毫米，这对锻造设备和加热炉的尺寸提出了要求。其次是管孔数量多，一台大型换热器的管板上可能有上万个管孔，每个管孔的尺寸公差和位置精度都需要控制在较小范围内。管孔加工通常采用深孔钻或枪钻，需要保证孔与孔之间的平行度和垂直度。此外，管板需要与管子进行胀接或焊接，管孔内壁的表面质量直接影响连接质量。
管板锻件的质量要求
管板锻件在使用中承受压力和温度变化，因此对质量有较高要求。锻件内部应没有影响使用的裂纹、疏松、气孔等缺陷。管板的化学成分、力学性能需要符合相关标准的规定。管孔的尺寸、位置度、垂直度和表面粗糙度需要控制在图纸要求的范围内。对于重要场合使用的管板，如核电站蒸汽发生器管板，还需要进行严格的超声波检测和渗透检测，确保没有超标缺陷。
管板锻件的应用领域
管板锻件广泛应用于多个行业。在电力行业，用于火力发电厂的凝汽器、高压加热器，以及核电站的蒸汽发生器、稳压器等设备。在石油化工行业，用于各种换热器、冷凝器、再沸器、反应器等。在化工领域，用于尿素合成塔、甲醇合成塔等高压设备。在船舶行业，用于船用锅炉、海水淡化装置等。在冶金行业，用于各种冷却器和加热器。
总之，管板锻件作为换热设备和压力容器中的关键部件，其质量直接关系到整套设备的运行安全和使用寿命。了解管板锻件的基本知识，有助于用户在选择和使用时做出合理的判断。
