在压力容器、换热器和锅炉等工业设备中，管板锻件是一个看似普通却至关重要的零部件。对于很多非专业人士来说，可能对管板锻件了解不多，今天就带大家认识这个工业基础件，揭开它的神秘面纱。
什么是管板锻件？顾名思义，管板就是带有多个管孔的板状零件，通常安装在换热器、冷凝器、锅炉等设备的两端，主要作用有三个：一是固定换热管束，让管子整齐排列，保证换热效率；二是分隔设备两侧的不同介质，防止介质混合泄漏；三是承受设备内部的压力，是重要的承压构件。而管板锻件，就是通过锻造工艺制成的管板，这也是目前工业领域应用最广泛、性能最可靠的管板生产方式。

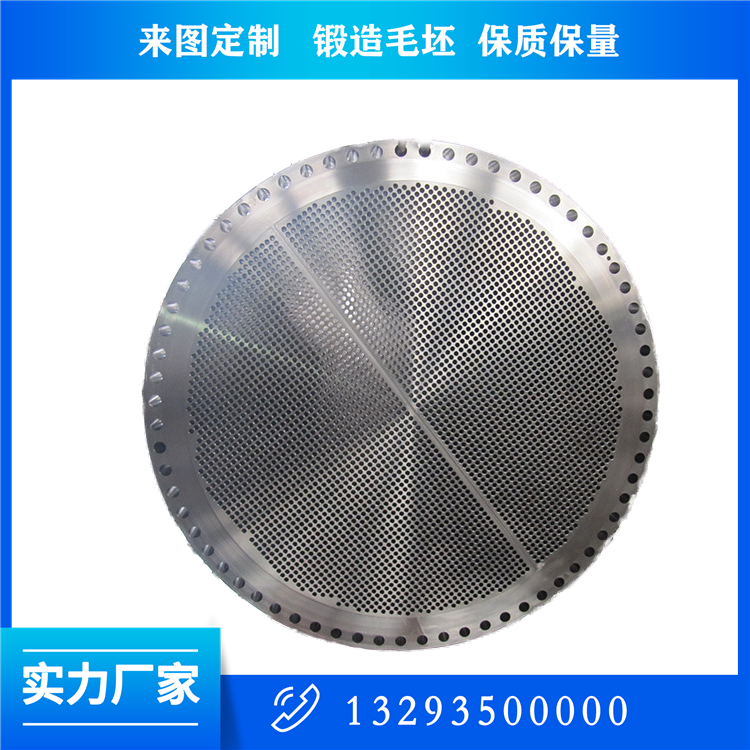

管板锻件的基本结构并不复杂，主体是一个圆盘或圆板，上面按照等边三角形或正方形的规律排列着大量管孔。管孔的数量根据设备大小而定，小型设备可能只有几十个，大型设备则多达上万个。管孔的尺寸、间距、垂直度等精度要求极高，直接影响换热管束的装配质量和设备的密封性能。比如，常规管孔的孔径公差需控制在 ±0.02mm，孔距公差 ±0.3mm，垂直度≤0.05mm/100mm，这样才能确保管束胀接或焊接紧密，无泄漏风险。
接下来，我们聊聊管板锻件的材质选择。材质是决定管板性能的核心因素，不同材质在力学强度、耐高温性、耐腐蚀性、工艺性和成本上差异显著，必须依据设备的压力、温度、介质等工况***选型。常见的管板材质主要分为几大类：碳素结构钢，如 Q245R、Q345R、SA-516 Gr.70 等，性价比高，塑性和焊接性能好，适用于温度≤350℃、无强腐蚀的常规工况；低合金结构钢，如 16MnR、15CrMoR 等，在碳素钢基础上添加合金元素，提升了高温强度和耐蚀性，适用于中温高压场景；不锈钢，如 304、316L、2205 双相钢等，耐腐蚀性极强，适用于酸碱、氯离子等腐蚀介质环境；特种合金，如 Inconel 625、Monel 400 等，用于极端高温、高压、强腐蚀的高端工况，如核电、加氢反应器等。
管板锻件的生产工艺是保障其质量的关键，主要包括原材料准备、锻造、热处理、机械加工和质量检测五大环节。原材料选用优质钢锭，经过下料、预处理后，进入锻造工序。山西中重重工集团采用 15000 吨自由锻油压机，通过镦粗、拔长等锻造工艺，使金属材料充分变形，消除内部缺陷，形成致密的组织和连续的金属流线。锻造后的管板毛坯需进行热处理，通过正火、回火、淬火等工艺，调整内部组织结构，提升力学性能，确保硬度均匀、强度达标。
机械加工是管板锻件的 “精雕细琢” 环节，采用数控深孔钻床、五轴加工中心等***设备，完成管孔加工、板面铣削、密封面加工等工序，严格控制各项精度指标。最后，质量检测贯穿全流程，从原材料 UT/MT 检测，到锻造过程中间探伤，再到成品 100% 无损检测、水压试验，每一步都严格把关，确保管板锻件符合标准要求。
了解管板锻件的基础知识，有助于我们更好地认识其在工业领域的重要性。山西中重重工集团凭借成熟的生产工艺、优质的设备和严格的质量管控，生产的管板锻件覆盖多种材质和规格，适配各行业不同工况需求，以可靠的品质赢得市场认可。
