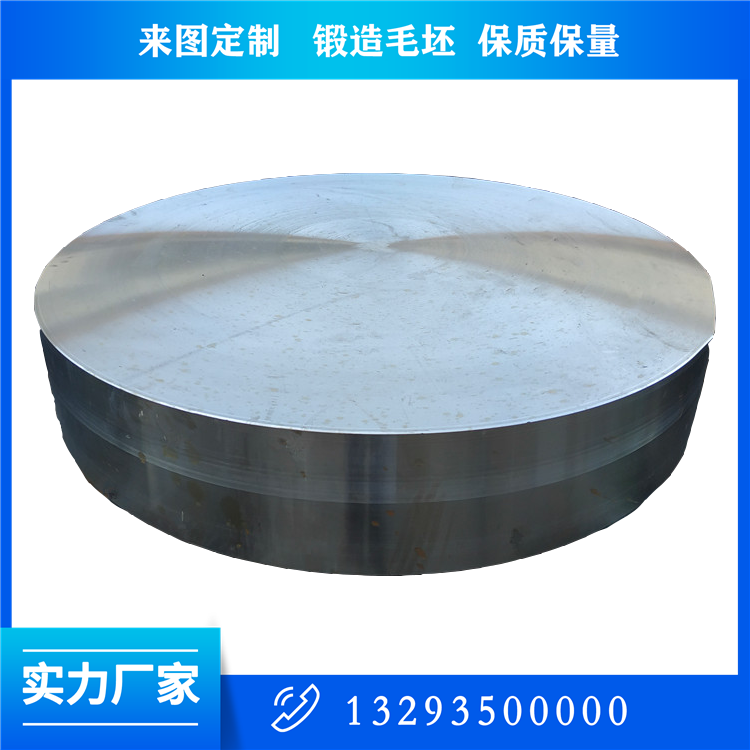

管板锻件的加工精度，是影响其装配质量和设备运行性能的关键因素。管板作为换热管束的固定载体和设备的承压密封部件，其管孔尺寸、孔距、垂直度、板面平面度等精度指标，直接决定了管束的胀接 / 焊接质量、设备的密封性能和换热效率。山西中重重工集团始终重视加工精度控制，采用***设备和工艺，确保管板锻件的各项精度指标满足标准要求，实现与设备的***适配。
明确管板锻件的核心加工精度指标。管板锻件的加工精度需严格遵循 GB/T 151、ASME Sec. VIII、TEMA 等行业标准，核心指标包括管孔精度、板面平面度与厚度精度、密封面精度三大类。管孔精度是重中之重，孔径公差执行 IT7 级，常规管孔（直径 10-50mm）公差 ±0.02-±0.05mm；孔距公差 ±0.3mm，相邻管孔孔距偏差≤0.2mm，整板管孔孔距累计偏差≤1.0mm；管孔垂直度≤0.05mm/100mm，避免管束装配时产生应力；管孔内壁表面粗糙度 Ra≤1.6μm，无刀纹、毛刺、划痕，确保胀接紧密、无泄漏。板面平面度直接影响管板与设备壳体、法兰的密封性能，中小型管板（直径≤2m）平面度≤0.05mm/m，整体≤3mm；大型管板（直径 > 2m）平面度≤0.1mm/m，整体≤5mm；厚度公差 ±5mm，均匀性良好。密封面精度要求平面度≤0.02mm，粗糙度 Ra≤0.8μm，确保与垫片的贴合紧密，无介质泄漏。
其次，采用设备保障加工精度。山西中重重工集团配备了一系列高精度加工设备，为管板锻件的精密加工提供硬件支撑。管孔加工采用数控深孔钻床，具备自动定位、自动进给、自动排屑功能，加工精度高、效率快，可一次性完成大量管孔的加工，确保孔径和孔距的一致性。板面和密封面加工采用龙门铣床、五轴加工中心，具备高精度铣削和磨削功能，可实现复杂曲面的加工，严格控制平面度和粗糙度。尺寸检测采用三坐标测量机，可***测量管板的各项尺寸和形位公差，出具详细的检测报告，确保加工精度达标。
再次，优化加工工艺提升精度稳定性。在加工过程中，通过优化工艺参数和加工流程，减少误差累积，提升精度稳定性。管孔加工前，先对管板毛坯进行基准找正，确保加工基准准确；采用分层加工、多次进给的方式，避免单次加工量过大导致的变形；加工过程中实时监控刀具磨损情况，及时更换刀具，保证加工精度。板面加工采用粗铣 + 精铣 + 磨削的工艺，逐步去除余量，减少内应力，提升平面度；密封面加工最后进行精细磨削，确保粗糙度和平面度达标。同时，加工完成后，对管板进行时效处理，消除加工内应力，避免后续使用中因应力释放导致的精度变形。
最后，注重装配适配性优化。管板锻件的最终目的是与换热管束、设备壳体***装配，因此在加工过程中充分考虑装配适配性。管孔尺寸和公差严格按照换热管束的外径设计，确保胀接或焊接间隙合适；管孔排列方式根据设备的换热效率要求优化，等边三角形排列可在有限空间内布置更多管孔，提升换热效率；管板边缘和过渡圆角设计合理，避免装配时产生干涉，减少应力集中。对于大型管板锻件，采用分段加工、现场装配的方式，确保与设备壳体的适配性；同时，提供装配技术指导，协助客户完成管束装配和设备组装，保障设备整体性能。
加工精度是管板锻件的核心竞争力之一。山西中重重工集团凭借***的设备、精湛的工艺和严格的管控，将管板锻件的加工精度控制在最优水平，确保每一件产品都能与设备***适配，为客户提供高性能、高可靠性的管板锻件产品。
