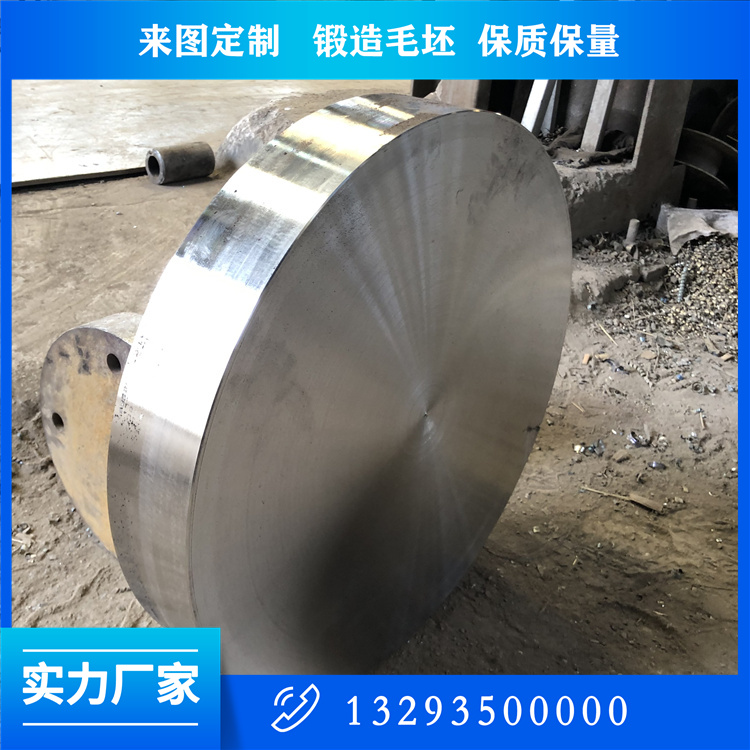

在石油化工、电力能源、核电、煤化工、海水淡化等现代工业领域，换热器、冷凝器、蒸汽发生器、加氢反应器都是生产流程里的关键设备，而管板锻件，就是这些设备中不可或缺、承担承压、密封、固定管束重任的核心部件。简单来说，管板就是一块布满高精度管孔的厚圆盘锻件，看起来结构简单，却直接关系整套装置的安全、稳定与寿命。
一、管板锻件是什么，有什么用？
管板锻件的主要作用有三点：
固定换热管束：把成百上千根换热管牢牢固定，保证管束在高温高压下不松动、不振动。
分隔两侧介质：管板把换热器分成管程和壳程，让两种介质互不混合、安全换热。
承受高温高压：长期承受内部介质压力、温度波动、介质腐蚀和管束胀接应力。
一台大型换热器的管板，直径可达5–6 米、厚度200–500mm，管孔数量从几千到上万个不等，孔径公差通常控制在 ±0.02mm级别，孔距、垂直度要求极高，加工难度很大。
二、锻造管板，比普通钢板强在哪？
管板分为铸造、钢板切割、锻造三种，工业关键设备几乎都用锻造管板，原因很简单：更致密、更耐压、更安全。
锻造时，钢锭在万吨压力下反复镦粗、拔长、冲孔，内部气孔、疏松、夹杂被压实、焊合。
金属流线连续、晶粒细化，强度、韧性、抗疲劳、抗蠕变性能***提升。
整体均匀，无分层、无各向异性，高压密封更可靠。
山西中重重工集团配备15000 吨自由锻油压机，可锻造直径 6 米以上、单重百吨级的大型管板，锻造比严格≥3:1，高端管板≥5:1，确保组织致密、探伤合格。
三、常用材质怎么选，各有什么特点？
1. 碳钢（Q245R、Q345R、SA-516 Gr.70）
优点：成本低、强度够、焊接好、易加工。
适用：温度≤350℃、中低压、水 / 蒸汽 / 油品等弱腐蚀工况。
特点：导热好、性价比最高，是通用换热器的***材质。
2. 低合金钢（15CrMoR、12Cr1MoV、SA-387 Gr.11/22）
优点：耐高温、抗蠕变、强度高、抗氢腐蚀。
适用：400–580℃、高压、临氢、锅炉、加氢反应器等高温高压场景。
特点：加入 Cr、Mo、V，组织稳定，长期高温不变形、不脆化。
3. 不锈钢（304、316L、2205 双相钢）
优点：耐腐蚀、不生锈、耐酸碱、耐氯离子。
适用：化工、海水淡化、盐雾、酸性介质等强腐蚀环境。
特点：316L 含钼，耐点蚀更强；2205 双相钢强度高、耐蚀好，适合严苛工况。
4. 复合管板（碳钢 + 不锈钢 / 钛 / 镍基合金）
基层用碳钢保证强度、降低成本，复层用耐蚀合金防腐蚀。
性价比高，适合强腐蚀、大直径、厚管板场景。
四、从原料到成品，锻造管板是怎么做出来的？
原料精选：选用优质钢锭，光谱检测成分、UT 探伤，确保纯净度。
加热锻造：1180–1220℃高温加热，经 “三镦三拔” 多向锻造，压实组织、成型圆盘。
热处理：正火 + 回火，调整硬度、均匀组织、消除内应力。
精密机加工：数控车床加工端面、密封槽；数控深孔钻钻管孔，保证孔径、孔距、垂直度精度。
全检探伤：100% UT/MT、水压试验、尺寸全检，出具完整材质证明与探伤报告。
五、山西中重重工 —— 管板锻件专业制造厂家
山西中重重工集团深耕锻造行业多年，专注大型管板、法兰、筒体、轴类等锻件制造，拥有 15000 吨自由锻油压机、7.5×7.5×21 米热处理炉、数控深孔钻、五轴加工中心及专业理化实验室。我们可提供碳钢、合金钢、不锈钢、双相钢、复合管板等全材质、全规格管板锻件，支持定制化设计、锻造、热处理、机加工、探伤一体化服务，产品广泛应用于石化、电力、核电、煤化工、海水淡化等行业，远销国内外，深受客户信赖。
管板虽小，责任重大；锻造品质，决定安全。选择山西中重重工，就是选择致密组织、***尺寸、可靠密封、长期稳定的管板锻件解决方案，为您的设备安全保驾护航。
