在现代成套化工、能源装备产业链中，换热器、反应器、冷凝器、高压分离器是介质换热、反应转化的核心载体，而管板作为数千根换热管束的支撑、密封承压分界件，是整套设备安全运行的 “心脏承压件”。当前市场存在铸造管板、钢板切割管板、整体锻造管板三类主流产品，在中低压、常温无腐蚀简易工况下，钢板切割与铸造产品尚可满足基础使用需求；但面向高温、高压、临氢、强腐蚀、长周期连续运行的高端工业场景，管板锻件是***可靠选型。山西中重重工集团深耕大型饼类、厚圆盘锻件十余年，专注各类规格压力容器管板锻件定制化生产，依托自有 15000 吨自由锻油压机、全流程理化检测实验室、大型热处理装备，长期为国内能源、石化、核电项目供应一级承压锻件，本文从内部组织、力学性能、长期运行安全性、全生命周期成本四大维度，客观对比三类管板产品差异，清晰阐明锻造管板不可替代的核心价值。
从金属内部组织本质来看，三者存在无法逾越的性能鸿沟，也是决定承压安全的根本因素。铸造管板采用钢水一次性浇铸成型，金属凝固过程中极易产生中心疏松、分散气孔、树枝状偏析、晶间夹渣等先天缺陷，即便后期进行退火处理，内部孔隙、杂质分层也无法彻底消除。在压力波动、温度交变工况下，缺陷位置会持续产生应力集中，短期运行便会出现微裂纹扩展，仅适用于常压、常温、无腐蚀小型民用换热设备，化工、电力成套装置基本禁用铸造型管板。钢板切割管板是钢厂轧制板材直接下料加工而成，轧制工艺仅实现板材二维平面压实，厚度方向金属流线存在明显分层，存在严重各向异性；大厚度轧制钢板芯部不可避免保留轧制疏松，厚度超过 120mm 的板材，芯部缺陷检出率大幅提升，当设备承受轴向高压、冷热循环冲击时，板材分层缺陷极易诱发穿透性裂纹，行业规范明确规定，设计压力大于 10MPa、使用温度超过 350℃的压力容器，禁止采用轧制钢板切割管板。

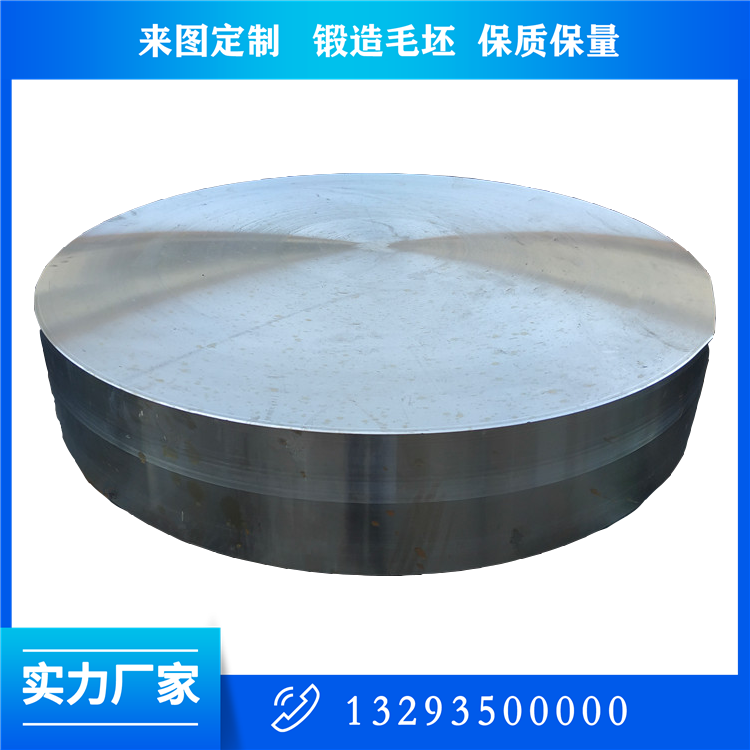

整体锻造管板锻件则完全规避上述缺陷，生产源头选用经过真空精炼、电渣重熔的高纯净钢锭，钢锭入炉加热至 1180-1220℃锻造温度后，通过 15000 吨自由锻油压机实施多向 “三镦三拔” 变形工艺，锻造比严格控制不低于 5:1。多方向反复镦粗、拔长、旋压成型，能够将钢锭铸态疏松、气孔、非金属夹杂全部压实焊合，破碎粗大铸态晶粒，形成连续、均匀、无分层的完整金属流线，晶粒细化等级稳定达到 ASTM 5 级以上，材料呈现近各向同性，厚度、径向、轴向力学性能差值控制在 5% 以内，从微观组织层面消除承压失效隐患。山西中重重工针对直径 500mm-6000mm、厚度 80mm-1200mm 各类管板锻件，制定标准化锻造变形工艺，针对超厚、超大直径管板优化中心压实法，避免大截面锻件芯部压实不足问题，所有毛坯锻件完成锻造后均留存低倍腐蚀试样，直观核查流线完整性与内部致密程度，不合格毛坯直接回炉重锻，杜绝带缺陷半成品流入下道工序。
力学性能指标差异直接决定设备抗疲劳、抗蠕变、抗冲击能力。铸造管板抗拉强度波动极大，塑性、低温冲击韧性极差，-20℃环境下冲击吸收能量不足标准值 30%，冷热交替工况极易发生脆性断裂；轧制钢板切割管板厚度方向屈服强度、冲击韧性远低于板面方向，交变压力长期作用下分层处疲劳裂纹扩展速度是锻件的 8-12 倍。锻造管板经过***锻造加配套热处理后，抗拉强度、屈服强度、断后伸长率、室温及低温冲击韧性全部均匀达标，以石化加氢装置常用 2.25Cr-1Mo 耐热钢管板为例，中重重工出品锻件室温抗拉稳定 515-690MPa，屈服强度≥310MPa，常温冲击功≥100J，-20℃低温冲击功≥60J，在 480℃高温、18MPa 高压临氢工况下，抗蠕变、抗氢致开裂性能满足 NB/T 47008-2017 一级锻件标准。对于海水淡化、精细化工使用的 316L、2205 双相钢管板锻件，锻造工艺让合金元素均匀弥散分布，大幅提升抗氯离子点蚀、晶间腐蚀能力，同等腐蚀环境下使用寿命比轧制钢板管板提升 2 倍以上。
设备运行安全与全生命周期使用成本，是工程采购方选型的核心考量。化工、电力装置单套设备连续运行周期普遍 3-8 年，中途停机检修、部件更换会产生高额停产损失。铸造、钢板切割管板平均使用周期 1-2 年便会出现渗漏、变形、裂纹缺陷，更换、探伤、停机维护综合成本极高；锻造管板锻件组织致密稳定，无先天缺陷，正常规范工况下可完整走完整套设备设计使用年限，极少出现本体失效问题。很多采购方初期会认为锻造管板采购单价更高，但综合停产损失、维修更换、停机误工成本核算，锻造管板综合使用成本反而降低 40% 以上。同时从监管合规层面，国内承压设备、核电、加氢装置安全监察规范中，一类、二类压力容器核心管板强制要求采用锻件，设备监检机构仅认可整体锻造管板探伤报告，铸造与切割板材管板无法通过高压设备出厂监检，存在项目验收、安全生产合规风险。
山西中重重工集团多年来坚持只做高品质锻造管板，不生产铸造、板材切割低端产品，生产线配套完整机加工、无损检测、理化实验室，可为客户提供毛坯锻件、粗加工、精加工管板一体化交付，成品附带全套光谱、拉伸、冲击、UT/MT 无损检测原始报告，完全匹配石化、电力、核电项目招投标、设备监检资料要求。当前国内高端承压装备国产化进程持续提速，过去依赖进口的超大厚度、特种合金管板锻件，现已实现本土规模化量产，以中重重工为代表的本土锻造企业，依托大型压机、全流程质控体系，持续打破海外企业技术价格壁垒，为国内工业装备安全稳定运行提供核心承压部件保障。综合组织、性能、安全、成本、合规五大维度对比，在绝大多数工业承压换热设备场景下，整体锻造管板锻件具备无可替代的综合优势，是工程项目长期稳定运行的最优选择。
