管板锻件作为特种设备核心承压部件，国内 TSG 特种设备规范、NB/T 47008 锻件标准、ASME 国际规范均强制要求全流程检测，检测数据是判定锻件合格与否的***法定依据。当前锻造行业普遍存在检测短板：中小型厂家无自有理化实验室，力学、金相检测全部外委，无损检测人员资质不足、扫描范围不全、缺陷判定宽松，甚至存在编造探伤报告、省略冲击 / 金相试验等违规行为，流入市场的非标管板在高温高压工况下极易发生泄漏、爆裂安全事故。
山西中重重工股份有限公司配套建成标准化千级理化检测实验室，全套购置直读光谱仪、***材料试验机、低温冲击试验机、金相显微镜、布氏 / 洛氏硬度计、大功率超声波探伤仪、磁粉 / 渗透无损检测设备、三坐标尺寸测量仪，检测团队全员持有特种设备无损检测 Ⅱ 级及以上资质，所有检测项目自主完成，无第三方外委，检测流程、判定标准完全对标国标、美标双重规范。本文实事求是拆解原材料、锻造中间、热处理、成品出厂四大阶段全套检测项目，详解每项检测的设备、操作标准、合格判定阈值、行业常见检测漏洞与企业质控管控措施，为采购方核验供应商检测能力提供客观参考。

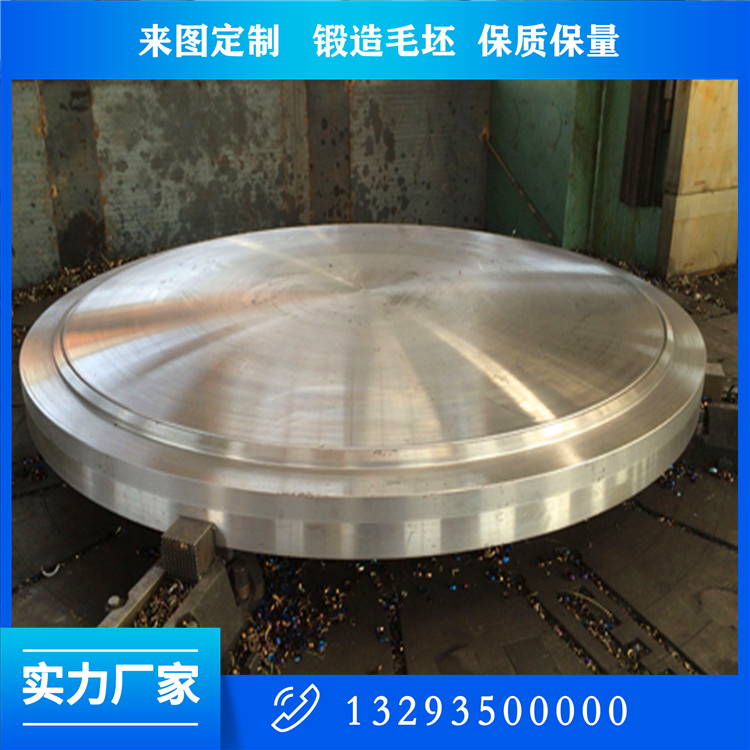

待检测成品管板锻件
一、原材料入厂前置检测：从源头阻断先天缺陷
钢锭、锻坯先天夹杂、成分偏析、内部疏松无法通过后续工艺消除，因此原材料检测是质量***道防线，执行一票否决制，任一项目不合格直接拒收原料。
光谱化学成分分析 检测设备：台式直读光谱仪，覆盖全部合金元素***定量分析。检测内容：C、Si、Mn、S、P、Cr、Mo、V、Ni、Cu 等全部元素，临氢 Cr-Mo 锻件严控有害杂质 S≤0.005%、P≤0.005%，氢含量采用红外测氢仪单独检测≤2ppm。行业漏洞：部分厂家仅检测主要合金元素，省略 S、P、氢含量检测，临氢工况锻件极易产生氢致裂纹。公司管控：每支钢锭分头部、中部、尾部三点取样光谱，三点成分偏差超阈值直接作废。
钢锭铸态超声波粗探 采用大功率纵波探头完整扫描钢锭厚度，筛查集中疏松、大型夹渣、内部贯穿裂纹，缺陷当量≥Φ5mm 平底孔判定报废。很多厂家省略钢锭粗探，将铸态缺陷带入锻造工序，成品探伤批量不合格，造成巨额加工损失。
原料随料力学试块抽检 同批次钢锭截取试块开展拉伸、常温冲击试验，验证基材基础力学性能，避免钢厂供货材质降级。
二、锻造工序中间过程检测，动态管控锻造质量
锻造过程设置两道中间检测节点，实时监控锻造变形、表面缺陷，避免毛坯加工后才发现缺陷，浪费热处理、机加工成本。
锻造毛坯外观初检 毛坯缓冷 24 小时后，专业探伤人员全表面目视 + 磁粉预探，排查锻造折叠、表面微裂纹、磕碰损伤。锻造温度不足、压下量不合理会产生表面微裂纹，粗加工切削后裂纹延伸至锻件内部，成品探伤报废。发现深度＞2mm 表面缺陷，采用打磨去除后复探，无法修复直接回炉重锻。
锻件厚度、圆度尺寸复核 卡尺、激光测距仪检测毛坯外径、厚度，核算加工余量，余量不足的毛坯提前标记，避免精加工尺寸缺失报废。
锻造管板中间分层探伤（超大厚壁管板专属） 厚度≥600mm 超大型管板，粗锻完成后增加一次分层 UT 探伤，核查芯部疏松焊合效果，若芯部缺陷超标，二次回炉补充镦粗压实，杜绝热处理后缺陷固化无法修复。
三、热处理阶段同步理化性能检测，锁定材料组织性能
热处理直接决定锻件强度、韧性、耐蚀、抗蠕变核心性能，仅依靠炉温曲线无法判定热处理效果，必须依靠同炉随料试块理化检测验证，这是行业大量厂家简化省略的关键环节。
随料试块同步热处理 每件管板锻件配套同材质、同厚度随料试块，与锻件同炉升温、保温、冷却，完整复刻热处理全过程，试块性能等同于锻件本体性能。
力学性能全套试验 （1）拉伸试验：***材料试验机测试抗拉强度、屈服强度、断后伸长率，数值需完全匹配对应材质标准下限； （2）冲击试验：常温、-20℃低温 V 型缺口冲击，临氢、低温设备锻件增加 - 40℃低温冲击，冲击吸收能量不低于标准值； （3）硬度检测：布氏硬度计多点检测锻件试块，同一锻件硬度极差≤25HB，硬度不均代表热处理冷却不均匀，整炉重新热处理。
金相组织检测（关键工况强制检测） 金相显微镜 100—500 倍观测晶粒组织、碳化物析出、两相比例（双相钢），判定晶粒度等级：承压管板晶粒度不低于 7 级；316L 不锈钢检测无碳化物析出，杜绝晶间腐蚀；2205 双相钢严格控制奥氏体、铁素体两相 45%—55% 均衡比例。行业普遍漏洞：省略金相检测，仅靠硬度判定热处理合格，不锈钢、双相钢极易出现耐蚀性能失效。
四、精加工成品出厂终检：全覆盖无损 + 尺寸 + 型式试验
成品检测是出厂最终关口，执行 “100% 全覆盖、双人复核、全程留档” 制度，不划分免检区域，检测合格后方可出具出厂合格证。
（一）无损检测 NDT（内部 + 表面双重筛查）
超声波 UT 内部探伤 执行 JB/T 4730.3 标准，分区多层扫描管板整体厚度、端面、外圆，检测夹层、气孔、夹渣、内部裂纹，合格标准：单个缺陷当量≤Φ3mm 平底孔，无连续性条状缺陷，密集缺陷间距≥50mm。厚度超 800mm 超大管板增加斜探头横波扫描，规避芯部缺陷漏检，探伤图谱完整存储，双人交叉复核缺陷判定。
表面开口缺陷检测 铁磁性碳钢、Cr-Mo 合金钢采用磁粉 MT 探伤；无磁性 304/316L、双相不锈钢采用着色渗透 PT 探伤，完整扫描所有加工面、管孔内壁、密封槽、法兰螺栓孔。判定标准：不允许存在任何裂纹、折叠类危害性线性缺陷，微小点状缺陷长度≤1.5mm 判定合格。复合堆焊管板增加界面专用 UT 探伤，基层与镍基复层结合率≥99%，无分层未贴合区域。
（二）精密尺寸全检
三坐标测量仪对管板外径、厚度、密封面平面度、所有管孔孔径、孔距、垂直度、螺栓孔位置度全尺寸扫描，出具数字化尺寸报告，精度不达标产品重新精加工校正。密封面粗糙度仪检测 Ra≤0.8μm，满足管束胀接、法兰密封密封比压要求。
（三）水压型式压力试验（一类压力容器强制项）
石油化工加氢、核电、锅炉一类设备配套管板，出厂前单独开展水压试验，试验压力为设备 1.5 倍设计压力，稳压保压 30 分钟，全程监控压力表，无渗漏、无压力衰减、无塑性变形为合格，全程视频记录留存。通用低压换热器管板可根据客户需求定制水压试验。
五、实验室质控管理制度，杜绝人为检测误差
人员资质管控：所有无损检测人员持有特种设备 Ⅱ 级资质，定期复审；理化试验人员持证上岗，操作流程标准化；
设备定期校准：光谱、探伤仪、硬度计、三坐标测量仪每季度送计量院校准，留存校准证书，校准过期设备禁止使用；
检测记录终身归档：每件锻件所有检测报告、探伤图谱、金相照片、热处理曲线统一纸质 + 电子双存档，保存周期不少于 10 年，客户可随时调取核验；
不合格品闭环管理：检测不合格锻件单独分区存放，标记不合格缺陷位置，判定报废或返工，返工后全套检测重新执行，禁止未经复检直接流转下道工序。
检测能力是区分普通锻造厂与高端特种设备锻件供应商的核心门槛，缺少自有全套理化实验室、省略关键检测项目的厂家，无法保障高压、临氢、腐蚀工况管板长期运行安全。山西中重重工全流程自主检测体系无环节外包，各项检测标准对标国标、ASME 双重规范，检测数据真实、可追溯、可复核，从检测端杜绝不合格管板流入装备制造项目，为化工、电力、核电装备提供可靠质量保障。
