    管模是用于生产离心球墨铸铁管道装置的大型精密模具,属铸管行业主要消耗性备件,市场需求量巨大。管模按生产方式区分主要有整体锻造管模和热模法离心铸造管模。大型整体锻造管模对设备工装、制造工艺及产品质量要求极其严格,锻件制造难度极大。

    本文主要讨论在缺少大型管模锻件相关研制经验及专用冶金工装的情况下,如何采用现有短芯棒多火次分段成型的工艺方案,解决因制造专用冶金工装周期长从而影响产品交货期的问题。用错砧点扩的技术创新方法有效解决了拔长过程坯料“抱死”芯棒的问题。通过优化芯棒拔长工艺保证锻件顺利成型及产品质量。

1 锻件主要技术要求


    此管模系典型的特大规格薄壁长套类锻件,外形复杂,长度达9m,承口端外径2 m,而壁厚仅175 mm。

    锻件材质为21CrMo10 热作模具钢,Cr含量达到2.3%~2.6%。超声检测按照 JB/T500015—1998 标准Ⅲ级执行。金相组织按相关国标严格要求:一般疏松、锭型偏析不大于3级;脆性、塑性夹杂物不大于1.5级;带状组织不大于2.0级;魏氏组织不大于1级;晶粒度不小于5级;正火组织不大于2级。

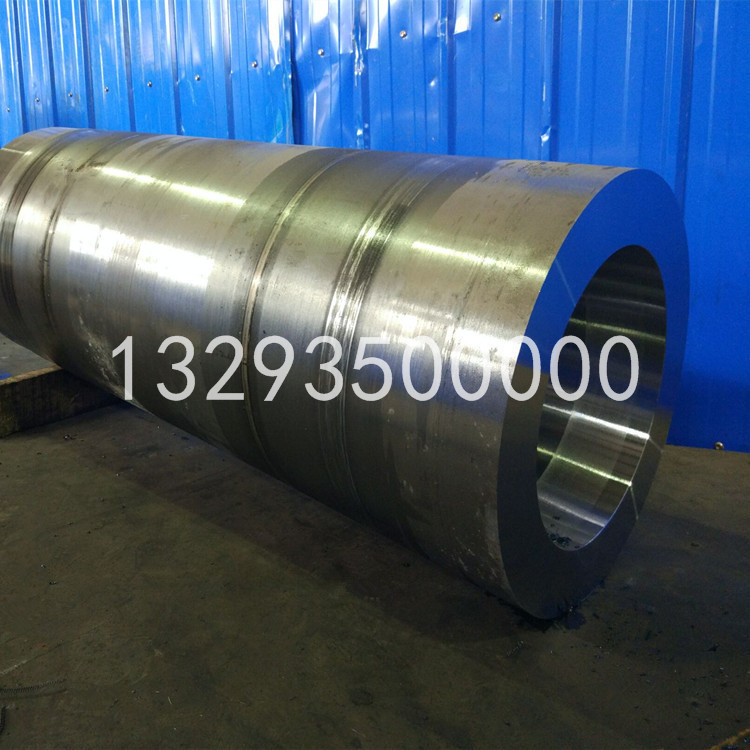

锻件
2 锻造工艺技术分析


    长套类锻件锻造工艺流程:冶炼→铸锭→钢锭压钳口、倒棱→热割肩、切锭尾→镦粗、拔长下料→冲孔→马杠扩孔→预拔长制坯→芯棒拔长→出成品。

    传统锻造方法成型时一般采用长度大于锻件总长的芯棒执行拔长工序,由于缺少长度大于9m 的直径1 400 mm 专用大规格芯棒,而专门制造此工装又工期太长,严重影响交货期,为此,大胆创新锻造工艺、策划使用现有总长5m的直径1 400mm短芯棒执行拔长工序。

    现有短芯棒没有中心过水冷却孔且斜度小,拔长过程中芯棒长时间受热膨胀,且芯棒受压后产生变形,极易与坏料“抱死”不动,使芯棒无法进退不能完成后续拔长工序”。当坯料长度超过5m时,拔长时芯棒在坯料中的进退及砧子的压料位置难以***控制,容易压空。

    由于锻件外型复杂、规格巨大,需采用大锻造量芯棒拔长工序,以提高拔长效率。若成型过程产生坯料弯曲变形,则芯棒很难再次进入坯料,修整工序将很难继续进行。锻件同轴度及内外表面质量对后期加工过程的影响也较大。另外,拔长过程中随坯料壁厚减薄温降加快,锻造温度大幅降低时易出现表面裂纹,必须增加锻造火次。再者锻件内孔尺寸大且壁厚薄,拔长后期较难收口,管模端部容易呈现“喇叭口”缺陷。

3 工艺技术创新


    为了克服芯棒长度短导致的拔长操作困难,并有效避免坯料与芯棒“抱死”不动的问题,在拔长操作前,适当提高芯棒使用前的预热温度,以降低芯棒进入坏料后的膨胀程度。拔长过程采用分段成型的方法,即先拔长管模一端至4.5 m,然后掉头拔长另外一端至最终工艺尺寸。这种成形方法有效弥补了芯棒长度小于锻件总长的不足。拔长前期须使用大压下量、大角度翻转,暂不收口以保证快速拔长和芯棒顺利进退。最后阶段采用“退芯棒”方案,当出现“抱死”现象时,用错砧点扩方法使锻件内孔与芯棒产生空隙松动,沿管模圆周方向点扩一周,利用芯棒和管模内壁的微小间隙退出芯棒。

锻件
    管模锻件具有壁薄的特点,芯棒拔长时拔长效率远低于普通长套类锻件,预拔长制坯后必须分多火次成型。随坯料壁厚减薄,应不断减少压下量和翻转角度,以避免不对称变形而产生弯曲,保证锻件同轴度及表面质量。在拔长后期收口阶段,根据金属流动规律,制定芯棒端头拔梢度方案,沿管模端部旋转轻压,使端部金属逐渐紧贴芯棒外壁,有效消除“喇叭口”缺陷。

4 生产验证


    制造过程中,采用多火次分段成型、最后阶段“退芯棒”拔长、错砧点扩、芯棒端头拔梢度等工艺技术,有效确保了锻件成型质量。两件管模经外形尺寸、超声检测及性能检验,均满足用户技术协议要求。

5 结论


    (1)利用短芯棒,采用多火次分段成型方案执行薄壁长套类管模锻件拔长工序,具有工艺技术可行性。

    (2)提高芯棒预热温度、采用错砧点扩和拔长阶段大锻造量等工艺方法能有效解决锻造过程中芯棒与坯料“抱死"不动的问题。
